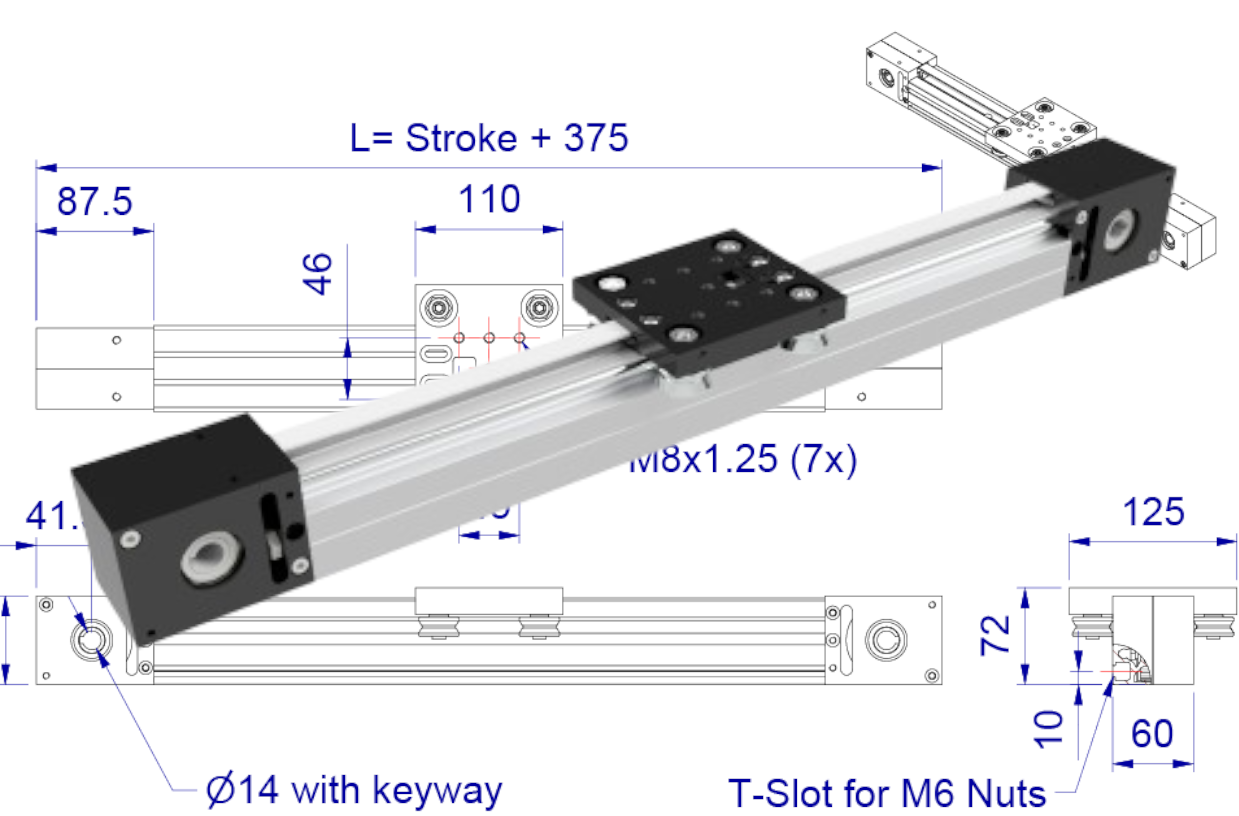

LT2 serie

Van de LT2 serie hebben wij 3 typen:

LT2-TR-C8 is een lineaire eenheid welke voorzien is van een loopwielgeleiding.
LT2-TR-S20 is een lineaire eenheid welke voorzien is van een profielrail geleiding met een enkele loopwagen.
LT2-TR-S20D is een lineaire eenheid welke voorzien is van een profielrail geleiding met dubbele loopwagens.

Lees verder

Er zijn 3 producten gevonden

Foto

Naam

Categorie

Merk

3 producten

LT2-TR-C8

Profielbreedte 60 mm - Open unit - Tandriem 16AT10

LT2-TR-S20 enkele loopwagen

LT2-TR-S20 enkele loopwagen

Profielbreedte 60 mm - Open unit - Tandriem 16AT10

LT2-TR-S20D dubbele loopwagen

LT2-TR-S20D dubbele loopwagen

Profielbreedte 60 mm - Open unit - Tandriem 16AT10

LT2 serie

Technische gegevens van de Lineaire eenheid LT2 van Lineairtechniek

		LT2-TR-C8	LT2-TR-S20	LT2-TR-S20D*
Maximale slag	mm	5.500	3000	2.900
Maximale snelheid	mm/s	5.000	3.000	3.000
Maximale acceleratie	m/s²	50	30	30
No load torque	Nm	0,2	0,6	0,9
Herhalingsnauwkeurigheid	mm	±0,1	±0,1	±0,1
Afstand per omwenteling	mm	180	180	180

Gewichten lineaire eenheid
0 mm slag	Kg	4,31	4,80	5,31
+ per 100mm slag	Kg	0,34	0,40	0,40
+ slede	Kg	0,65	0,84	0,99

Belastingscapaciteit
Mx	Nm	5	165	726
My	Nm	6	310	620
Mz	Nm	7	165	726
Fx	N	2.100	2.100	2.100
Fy	N	1.000	4.500	9.000
Fz	N	1.000	4.500	9.000

^{*D is voor dubbele kogelomloopwagen}
