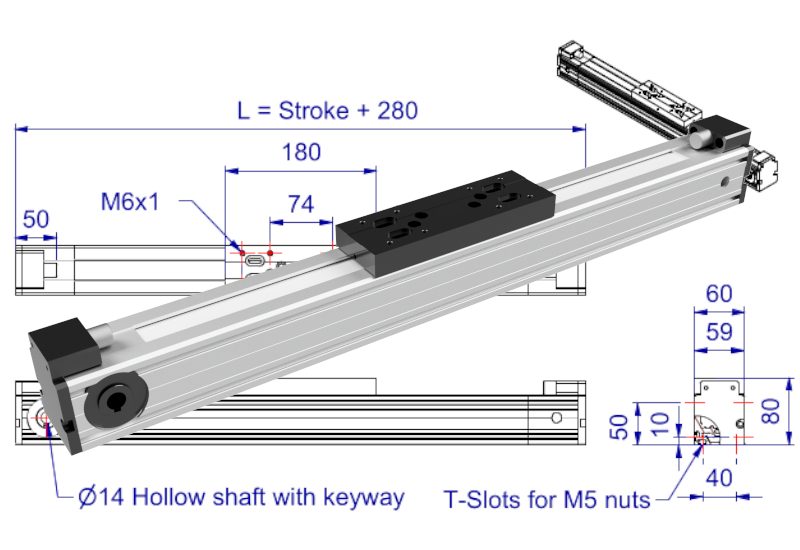

LT60S serie

De LT60S serie is interne geleiding met een profiel breedte van 60mm. Binnenin is een profielrailgeleiding gemonteerd met bouwgrootte -15-. Deze is voorzien van twee loopwagens. Een getande riem van het type 25AT5 zorgt voor de aandrijving.

Specificaties:

Lees verder

Er zijn 1 product gevonden

Branche
Gewicht
Merk
Snelheid
Foto
Naam
Categorie
Merk
1 producten
LT60S-TR-S15D
LT60S-TR-S15D
Profielbreedte 60mm - Gesloten unit - Tandriem 25AT5
LT60S serie
Almotion

LT60S serie

Technische gegevens van de LT60S serie van Lineairtechniek

LT60S-TR-S15D*
Maximale slag mm     5.750
Maximale snelheid mm/s     3.000
Maximale acceleratie m/s2     30
No load torque Nm     0,9
Herhalingsnauwkeurigheid mm     ±0,1
Afstand per omwenteling mm     150
Gewichten lineaire eenheid
0 mm slag Kg     3,69
+ per 100mm slag Kg     0,40
+ slede Kg     0,97
​Belastingscapaciteit
Mx Nm     106
My Nm     106
Mz Nm     40
Fx N     1.200
Fy N     3.400
Fz N     3.600

*D is voor dubbele kogelomloopwagen
