Lineaire eenheden met interne geleiding

De lineaire eenheden met interne geleiding leveren wij in de volgende series:

LT55 serie
Profielbreedte 55 mm. Leverbaar met profielrailgeleiding.
LT60S serie
Uitwisselbaar met sommige andere merken.
Profielbreedte 60 mm. Leverbaar met profielrailgeleiding.
LT80 serie
Profielbreedte 80 mm. Leverbaar met profielrailgeleiding of loopwielgeleiding.
LT80S serie
Uitwisselbaar met sommige andere merken.
Profielbreedte 80 mm. Leverbaar met profielrailgeleiding
LTZ55 serie
Zeer geschikt voor verticale toepassingen
Profielbreedte 55 mm. Leverbaar met profielrailgeleiding
LTZ80 serie
Zeer geschikt voor verticale toepassingen
Profielbreedte 80 mm. Leverbaar met profielrailgeleiding

Lees verder

Lineaire eenheden met interne geleiding

Almotion levert ‘gesloten’ lineaire eenheden (interne geleiding) van ons eigen merk Lineairtechniek®. Hieronder vindt u de verschillende series.

LT55 van Lineairtechniek:

De breedte van het profiel is 55 mm.
Interne kogelomloop railgeleiding maat-15-.
Dubbele kogelomloopwagen voor zwaardere belastingen.
THL*: 20 kg
Magnetische schakelaars in de T-gleuf voor de positiedetectie**.
Tandriem type 25 AT5.
Maatwerk mogelijk.

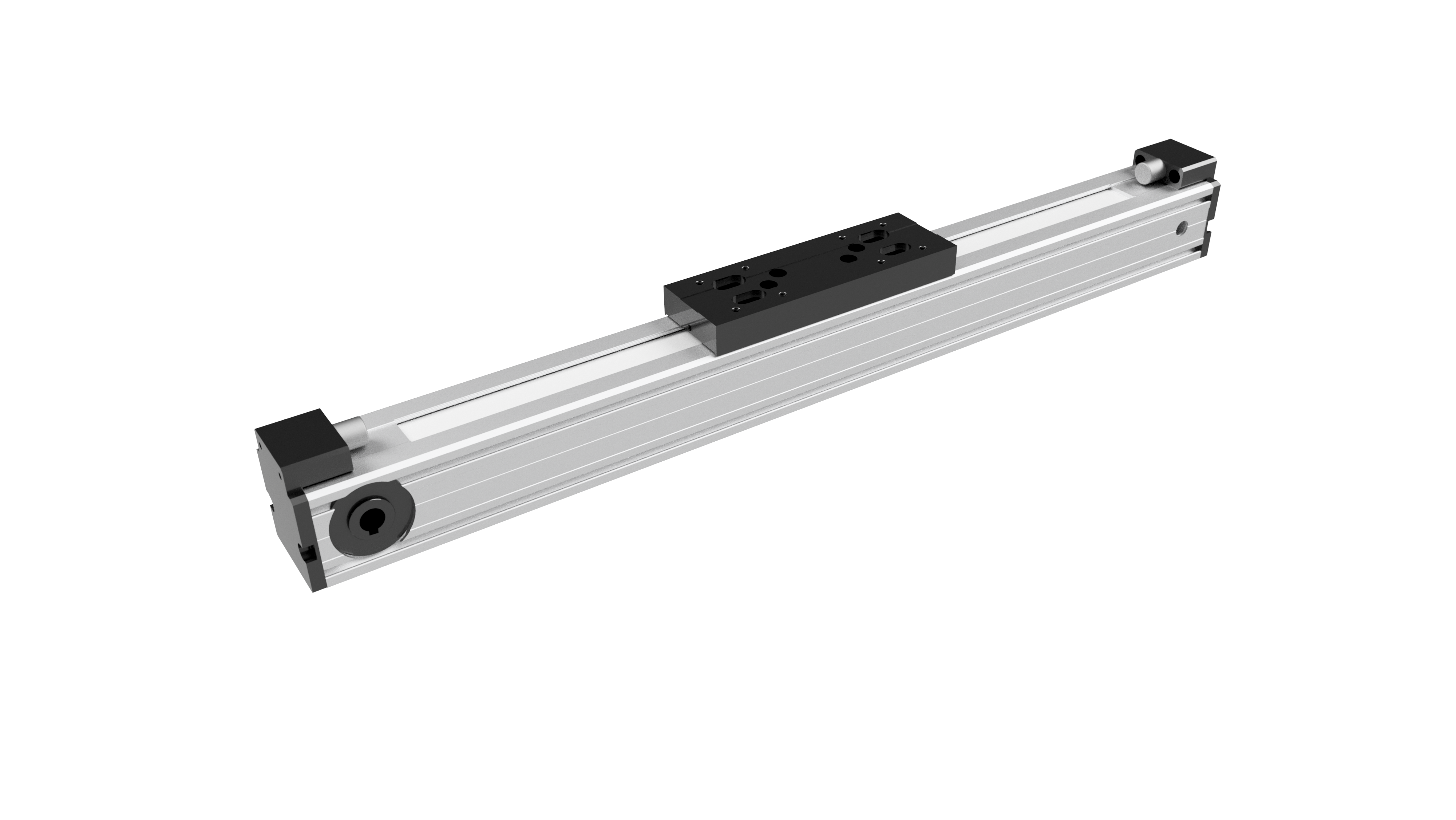

LT60S van Lineairtechniek:

De breedte van het profiel is 60 mm.
Interne kogelomloop railgeleiding maat-15-.
Dubbele kogelomloopwagen voor zwaardere belastingen.
THL*: 20 kg.
Innovatief smeersysteem.
Tandriem type 25 AT5.
Gepatenteerde eindkappen.
Maatwerk mogelijk.

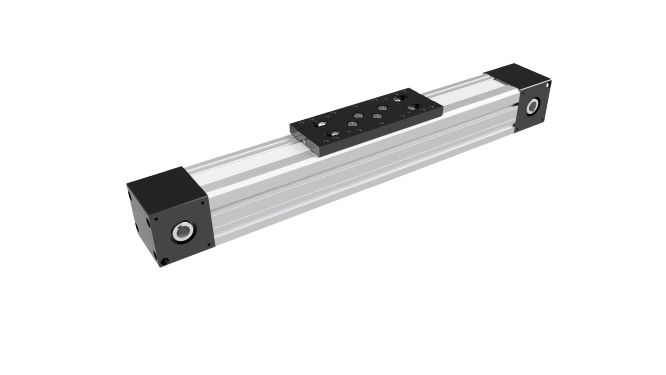

LT80 van Lineairtechniek:

De breedte van het profiel is 80 mm.
Geleiding van geharde loopwielen op geharde assen -10-, zeer goed bestand tegen vervuiling.
THL*: 10 kg.
Of een interne kogelomloop rail geleiding maat -20- voor zware belastingen.
THL*: 42 kg.
Magnetische schakelaars in de T-gleuf voor de positiedetectie**.
Tandriem type 32 AT10.
Maatwerk mogelijk.

LT80S van Lineairtechniek:

De breedte van het profiel is 80 mm.
Een interne kogelomloop rail geleiding maat -20- voor zware belastingen.
THL*: 42 kg.
Innovatief smeersysteem.
Magnetische schakelaars in de T-gleuf voor de positiedetectie**.
Tandriem type 32 AT10.
Maatwerk mogelijk.

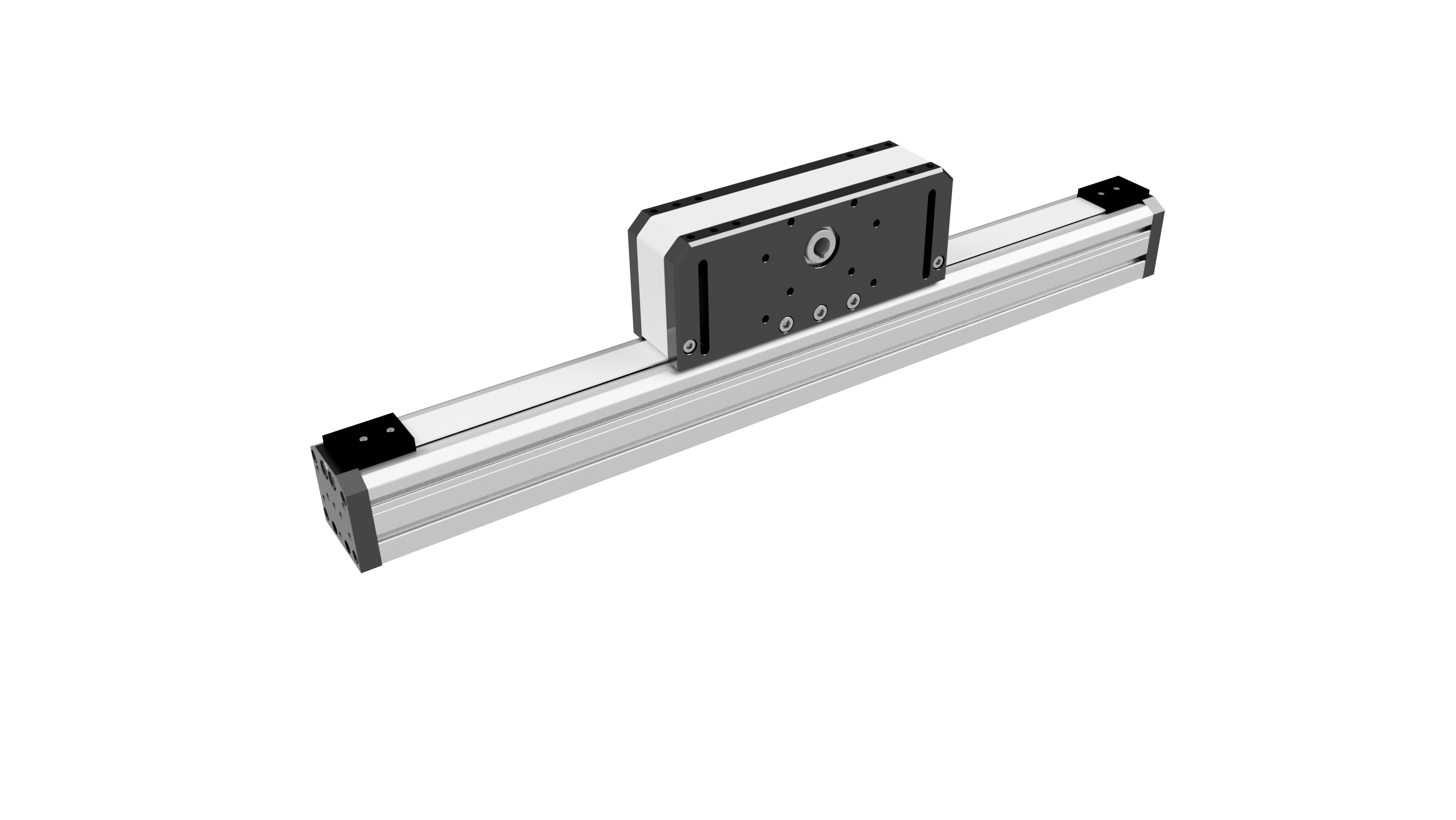

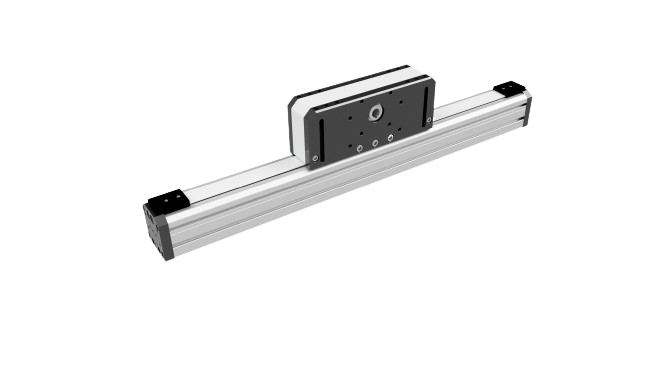

LTZ55 van Lineairtechniek:

Compacte omega lineaire unit, de breedte van het profiel is 55 mm.
Kogelomloop railgeleiding voor zwaardere belastingen met een bouwgrootte -15-.
THL*: 20 kg
Zeer geschikt als z-as in een configuratie.
Tandriem 25 AT5.
Maatwerk mogelijk.

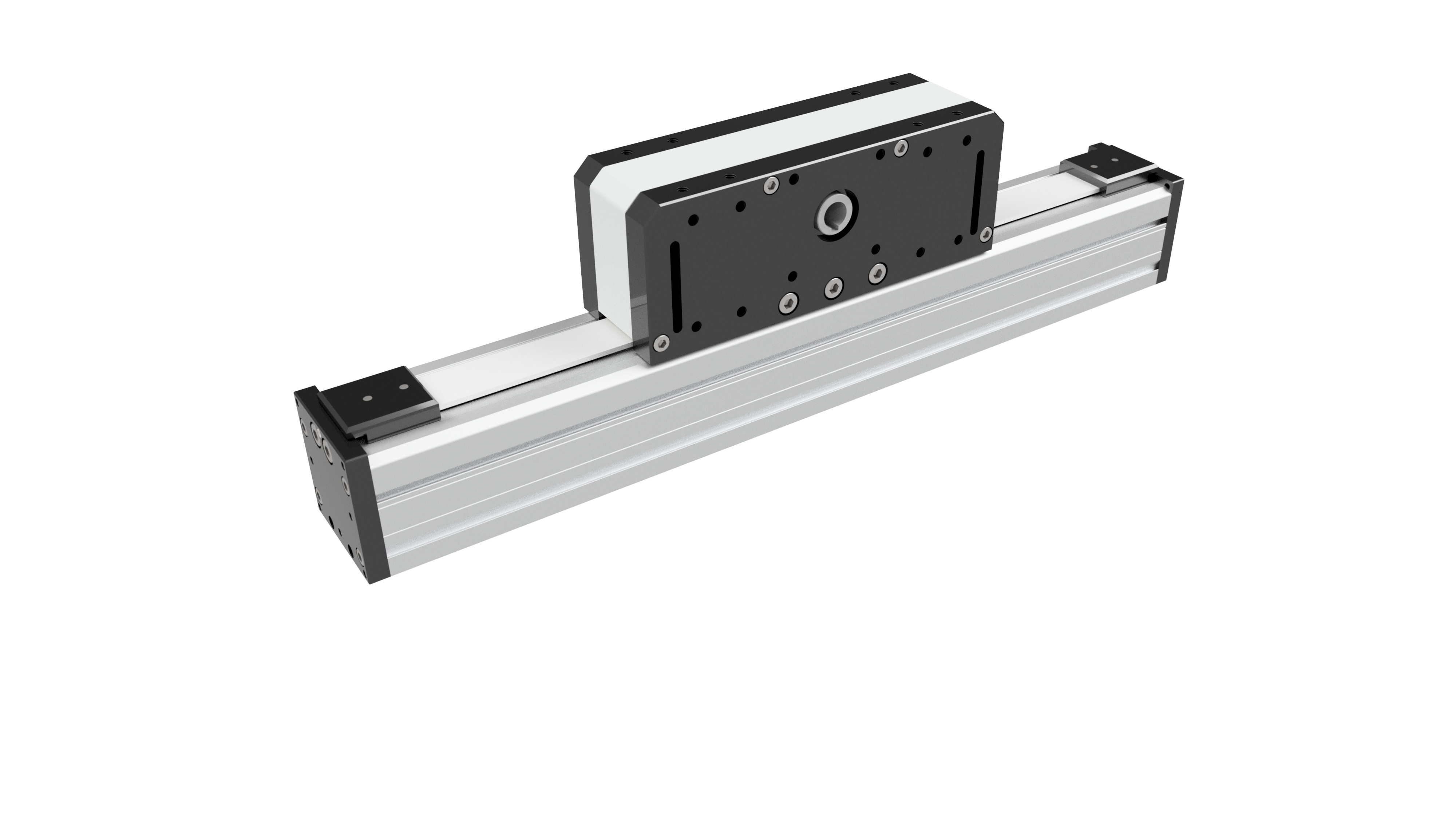

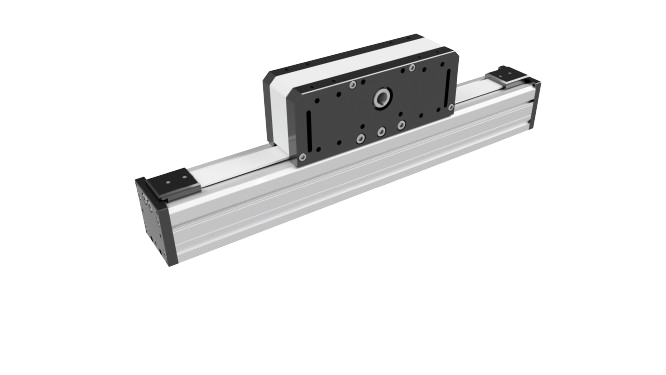

LTZ80 van Lineairtechniek:

Compacte omega lineaire unit, de breedte van het profiel is 80 mm.
Kogelomloop railgeleiding voor zwaardere belastingen met een bouwgrootte -20-.
THL*: 42 kg.
Zeer geschikt als z-as in een configuratie.
Tandriem 32 AT10.
Maatwerk mogelijk.

* THL= Theoretical Handling Load
Dit gewicht is van veel factoren afhankelijk (o.a. snelheid en acceleratie).
Indien u wilt weten wat voor uw toepassing het maximale gewicht is neemt u dan contact met ons op.
** Optioneel
