Standaard profielrailgeleidingen

Onze standaard profielrailgeleidingen worden onderverdeeld in 5 verschillende series:

  1. Standaard serie
  2. Kogelketting serie
  3. Compacte serie
  4. Rollen serie
  5. Brede serie

In ons standaard profielrailgeleidingen assortiment hebben wij verschillende merken zoals IKO, Hiwin, THK, NSK, NB en Lineairtechniek.
Niet ieder merk is vertegenwoordigd in een serie, vandaar dat wij al deze merken voeren. Zo krijgt u van ons een zo compleet mogelijk aanbod.

Lees verder

Er zijn 17 producten gevonden

Foto
Naam
Categorie
Merk
17 producten
IKO compacte geleiding
IKO compacte geleiding
Lineaire geleidingen in twee verschillende uitvoeringen en leverbaar in de bouwgroottes -15- t/m -45-
IKO lineaire geleiding
IKO
IKO brede lineaire geleiding LWF
IKO brede lineaire geleiding LWF
De brede serie LWF wordt geproduceerd door IKO en is leverbaar in de bouwgroottes -33- tot en met -90-
Brede Series
IKO
Brede lineaire geleidingen WE en QW
Brede lineaire geleidingen WE en QW
De brede series WE en QW worden geproduceerd door HIWIN en zijn leverbaar in de bouwgroottes -17- tot en met -35-
Brede Series
Hiwin
Brede lineaire geleidingen HRW en SHW
Brede lineaire geleidingen HRW en SHW
De brede series HRW en SHW worden geproduceerd door THK en zijn leverbaar in de bouwgroottes -12- tot en met -50-
Brede Series
THK
Brede lineaire geleiding EL
Brede lineaire geleiding EL
De brede serie EL wordt geproduceerd door NSK en is leverbaar in de bouwgroottes -17- tot en met -50-
Brede Series
NSK
Rollengeleiding MX en LRX
Rollengeleiding MX en LRX
De rollengeleiding MX en LRX worden geproduceerd door IKO en is leverbaar in de bouwgroottes -15- tot en met -100-
Rollen series
IKO
Rollengeleidingen QR en RG
Rollengeleidingen QR en RG
De rollengeleidingen QR en RG wordt geproduceerd door Hiwin en zijn leverbaar in de bouwgroottes -15- tot en met -65-
Rollen series
Hiwin
Rollengeleiding SRG
Rollengeleiding SRG
De rollengeleiding SRG wordt geproduceerd door THK en is leverbaar in de bouwgroottes -15- tot en met -100-
Rollen series
THK

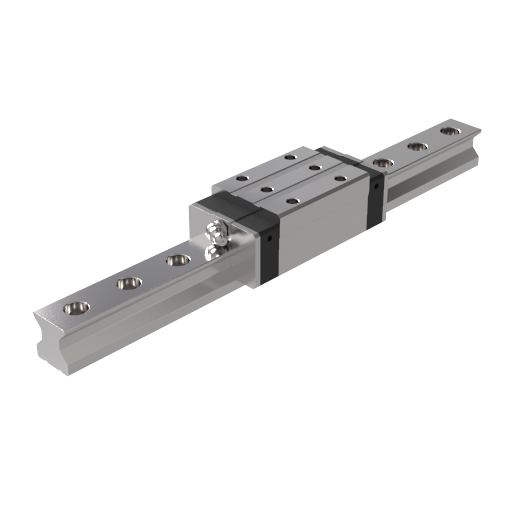

Rollengeleiding RA
Rollengeleiding RA
De rollengeleiding RA wordt geproduceerd door NSK en is leverbaar in de bouwgroottes -25- tot en met -65-
Rollen series
NSK
Compacte lineaire geleidingen SR en SSR
Compacte lineaire geleidingen SR en SSR
De compacte profielrailgeleidingen SR en SSR van THK zijn leverbaar in de bouwgroottes -15- tot en met -35-
Compacte series
THK
Compacte lineaire geleidingen QE en EG
Compacte lineaire geleidingen QE en EG
De compacte profielrailgeleidingen QE en EG van HIWIN zijn leverbaar in de bouwgroottes -15- tot en met -35-
Compacte series
Hiwin
Compacte lineaire geleiding TRS
Compacte lineaire geleiding TRS
De compacte profielrailgeleiding TRS van TBI is leverbaar in de bouwgroottes -15- tot en met -45-
Compacte series
TBI
THK lineaire geleiding met kogelketting
THK lineaire geleiding met kogelketting
De profielrailgeleiding met kogelketting van THK wordt geleverd in een standaard en een compacte uitvoering.
Kogelketting series
THK
Hiwin lineaire geleiding met kogelketting
Hiwin lineaire geleiding met kogelketting
De profielrailgeleiding met kogelketting van Hiwin wordt geleverd in een standaard en een compacte uitvoering.
Kogelketting series
Hiwin
NSK lineaire geleiding met kogelketting
NSK lineaire geleiding met kogelketting

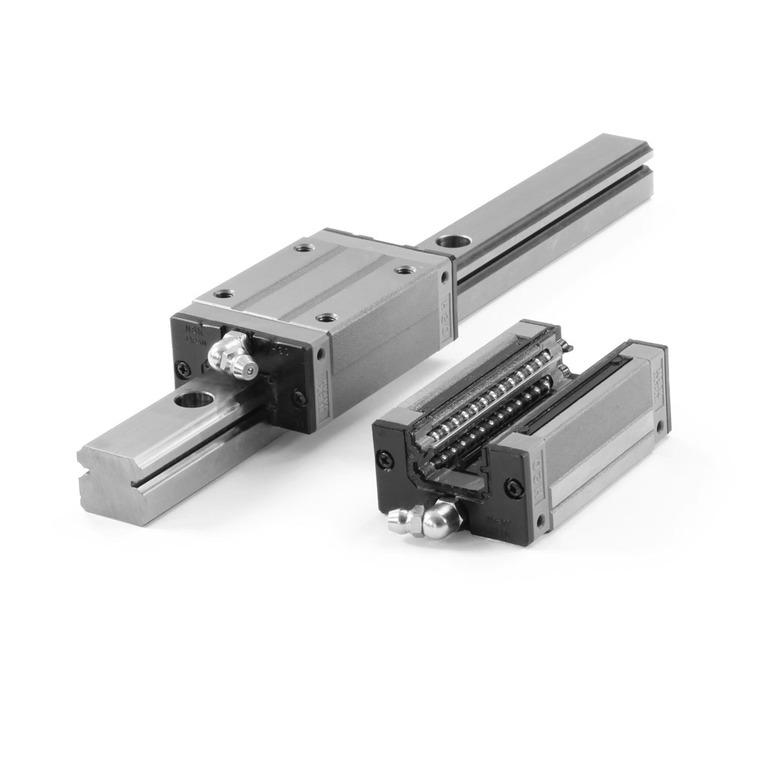

De profielrailgeleiding met kogelketting van NSK wordt geleverd in een standaard (SH) en een compacte uitvoering (SS).
Kogelketting series
NSK
Standaard lineaire geleiding van Lineairtechniek
Standaard lineaire geleiding van Lineairtechniek

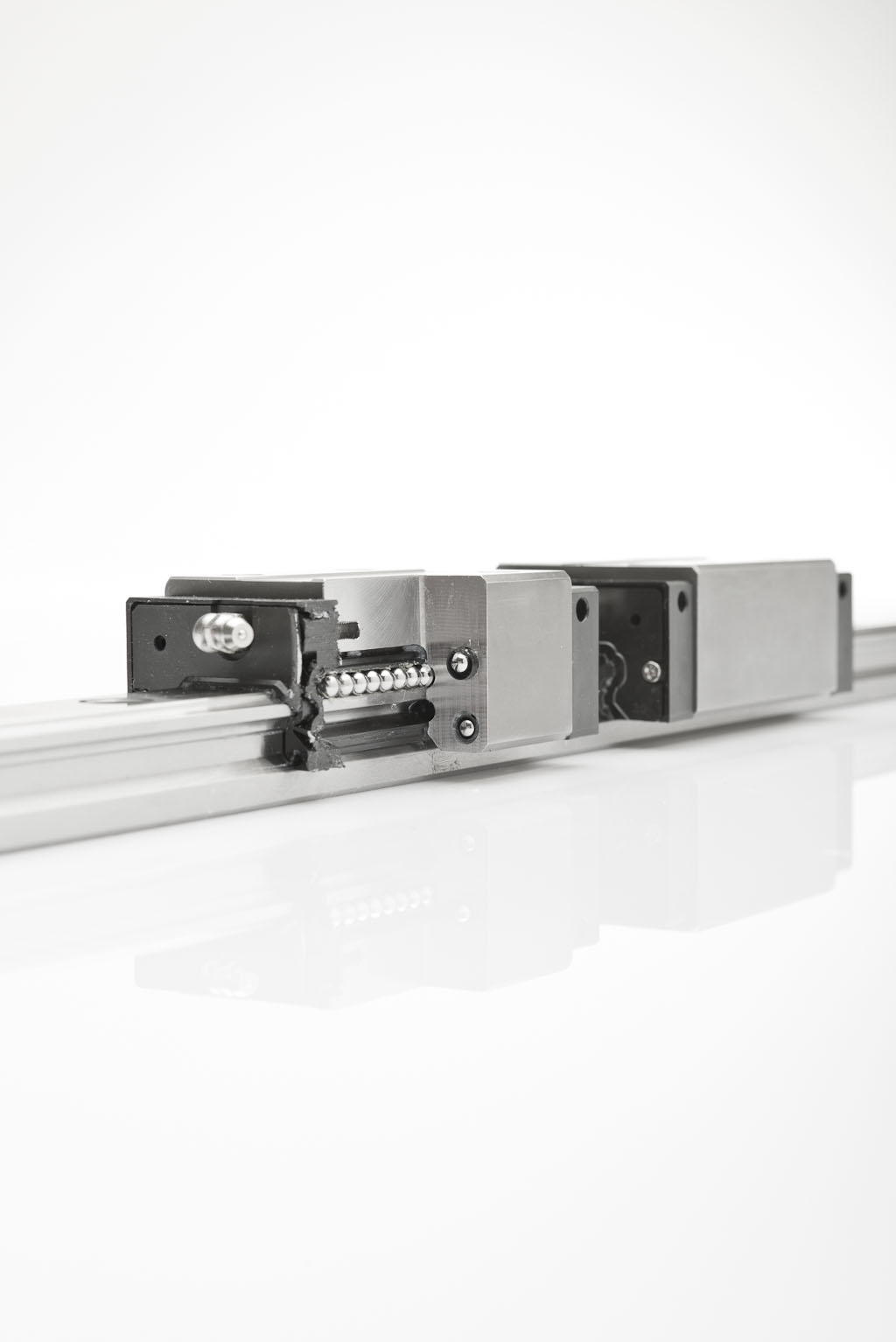

De profielrail geleiding van Lineairtechniek is voorzien van een kogelomloopwagen en leverbaar in de bouwgroottes -15- tot en met -45-
Standaard series
Lineairtechniek

Standaard profielrailgeleidingen

De standaard serie heeft geen kogelketting en is de meest gebruikte serie omdat deze de meeste toepassingsmogelijkheden heeft.

De kogelketting serie is in grote lijnen gelijk met de standaard serie alleen zijn de kogels hier opgesloten in een soort ketting. Het voordeel hiervan is dat deze wat stiller is en iets minder vaak gesmeerd hoeft te worden. Tevens is deze ook prijstechnisch iets duurder.

De compacte serie is ook een afgeleide van de standaard met een wat kleinere inbouwhoogte. Vaak zijn deze alleen maar beschikbaar in enkele bouwgroottes.

Bij de rollenomloop serie zijn de kogels van het kogelomloopsysteem vervangen door rollen (tonnetjes). Het grote voordeel hiervan is dat ze meer draagkracht hebben waardoor u misschien een kleinere bouwgrootte nodig heeft. Het nadeel is dat deze serie minder hoge snelheden kan halen en duurder is dan een vergelijkbare bouwgrootte met kogels.

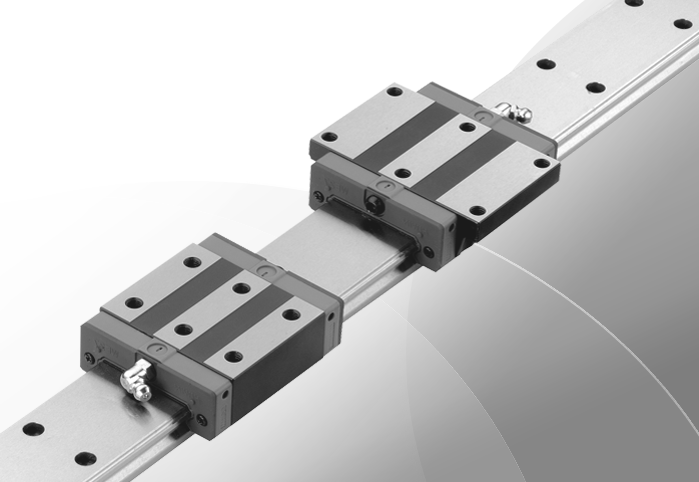

Bij extra brede series is er door de breedte van de rail een betere opname van het lastmoment. De nadelen zijn de prijs en een beperkt aantal bouwgroottes.
