Lineaire eenheden in een XZ configuratie

LINEAIRTECHNIEK^®  goes…..England

Almotion heeft onlangs een project met lineaire eenheden afgerond voor een nieuwe klant in Engeland.

Deze klant is een leverancier voor o.a. producthandling in de Engelse maakindustrie en gespecialiseerd in diverse lineaire technieken. Als uitbreiding en deels als vervanging van zijn bestaande assortiment levert hij nu ook lineaire eenheden van Lineairtechniek^® aan zijn klanten.

Onlangs hebben wij weer een X-Z configuratie met semi gesloten lineaire eenheden afgeleverd.

In deze X-Z opstelling zijn de krachten hoog waardoor er gekozen is voor een kogelomloop railgeleiding.

De belangrijkste voordelen van een kogelomloop railgeleiding zijn o.a. hoge nauwkeurigheid, grote stijfheid en hoge snelheden mogelijk. Tevens zijn deze kogelomloop railgeleidingen onderhoudsarm (afhankelijk van de werkomgeving).

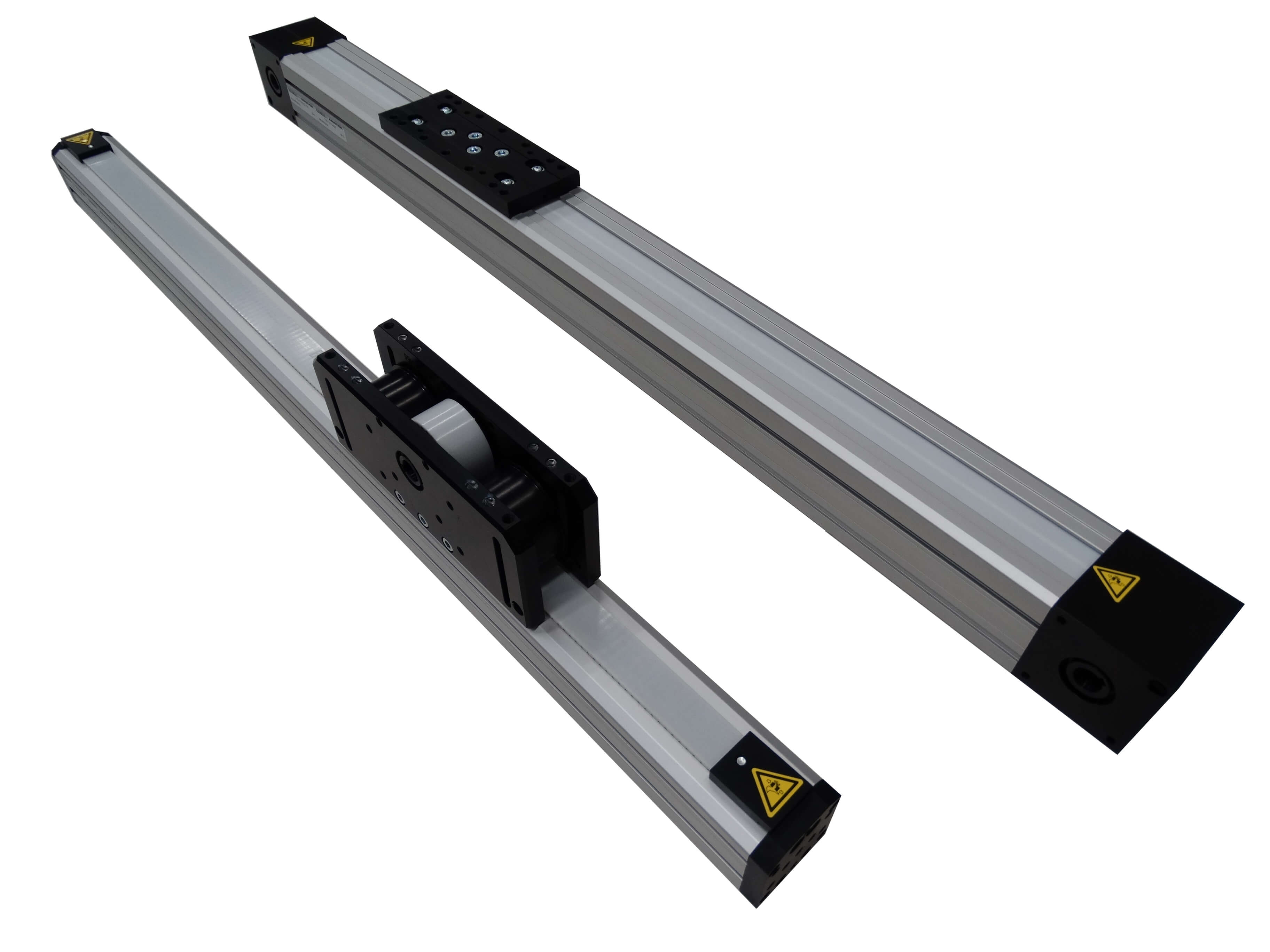

In deze lineaire X-Z opstelling is er bij  de verticale as (z) gekozen voor een lineaire eenheid LT80-TR-S20D-700 met een tandriem 32AT10 en een type -20- rail.

Horizontaal is de lineaire eenheid LTZ55-TR-S15D-500 gemonteerd met een tandriem  25AT5 en een type -15- rail. De LTZ –serie, ook wel Omega genoemd,  is een serie lineaire eenheden waarbij de motor gefixeerd is.
Hierdoor wordt de motor van de horizontale as niet meebewogen wat een massabesparing oplevert.

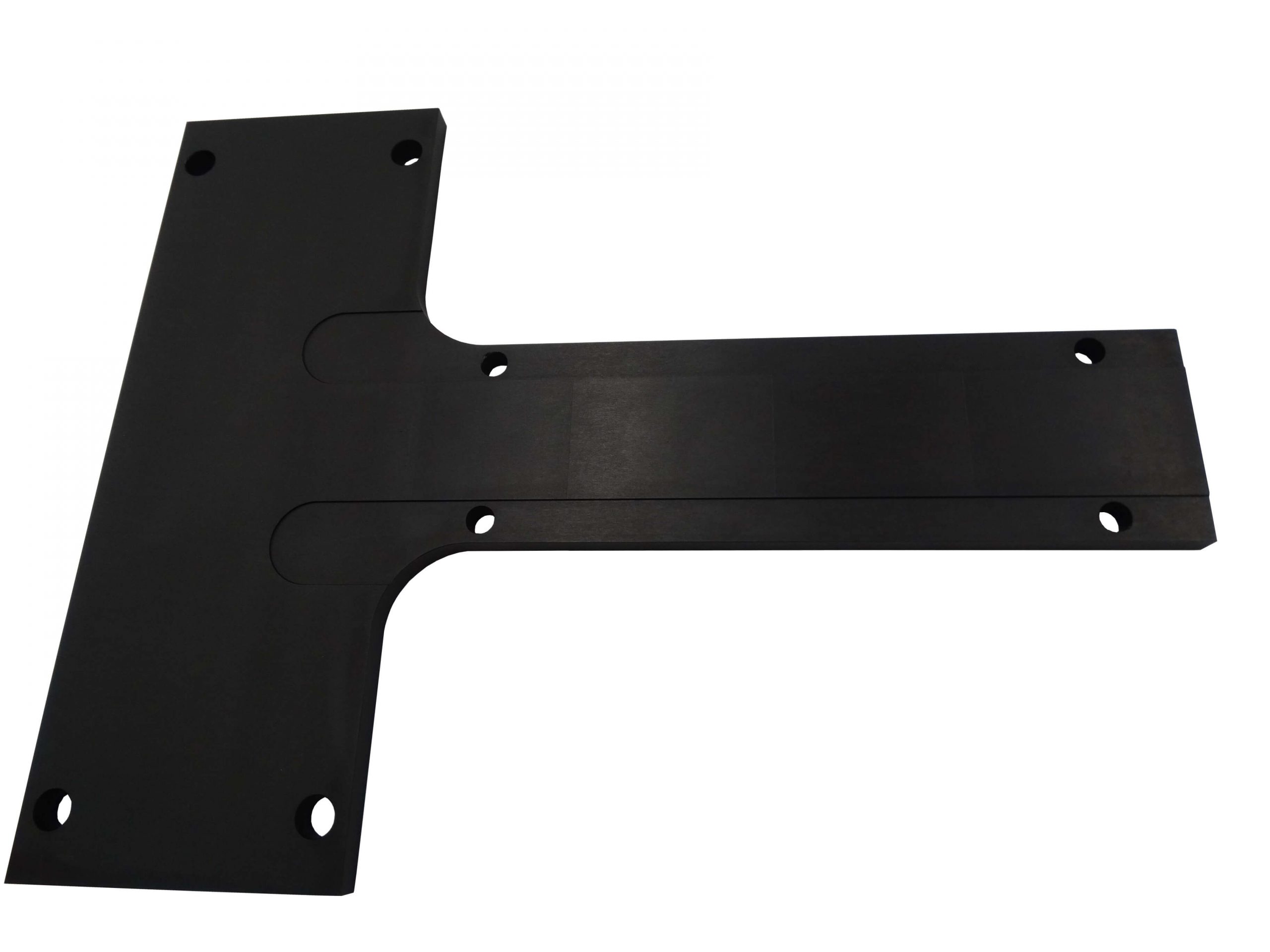

Aan de hand van de gewenste maten van de machinebouwer is er een specifieke montageplaat ontworpen en geproduceerd.

Aan het uiteinde van de LTZ55 wordt in dit geval
een grijper gemonteerd.

Deze lineaire eenheden in een X-Z configuratie zijn ontworpen voor handling met behulp van een grijper die met een hoge snelheid een massa van 30 kilogram verplaatst.

Nog een voordeel van deze X-Z configuratie is dat het zeer compacte inbouwmaten heeft.

Zowel de LT80 als de LTZ55 zijn lineaire eenheden die ontworpen en geproduceerd zijn door Almotion. Omdat wij onze lineaire eenheden zelf produceren kunnen wij u korte levertijden garanderen.

Heeft u ook een project met lineaire eenheden? Laat onze engineers meedenken en adviseren voor de beste oplossingen.
