Lineaire eenheid LTY in de praktijk


Lineaire eenheid LTY in de praktijk

30 Januari 2019

Hieronder treft u een film van een boiler die in en uit een machine wordt bewogen. Almotion leverde hiervoor de lineaire eenheden van de serie LTY.
Met de lineaire bewegingen en pneumatische toepassing van Almotion wordt de boiler in en uit de machine bewogen. Samen met de firma Groschopp uit Hardinxveld-Giessendam, heeft Almotion een stabiele X-Z beweging kunnen realiseren.

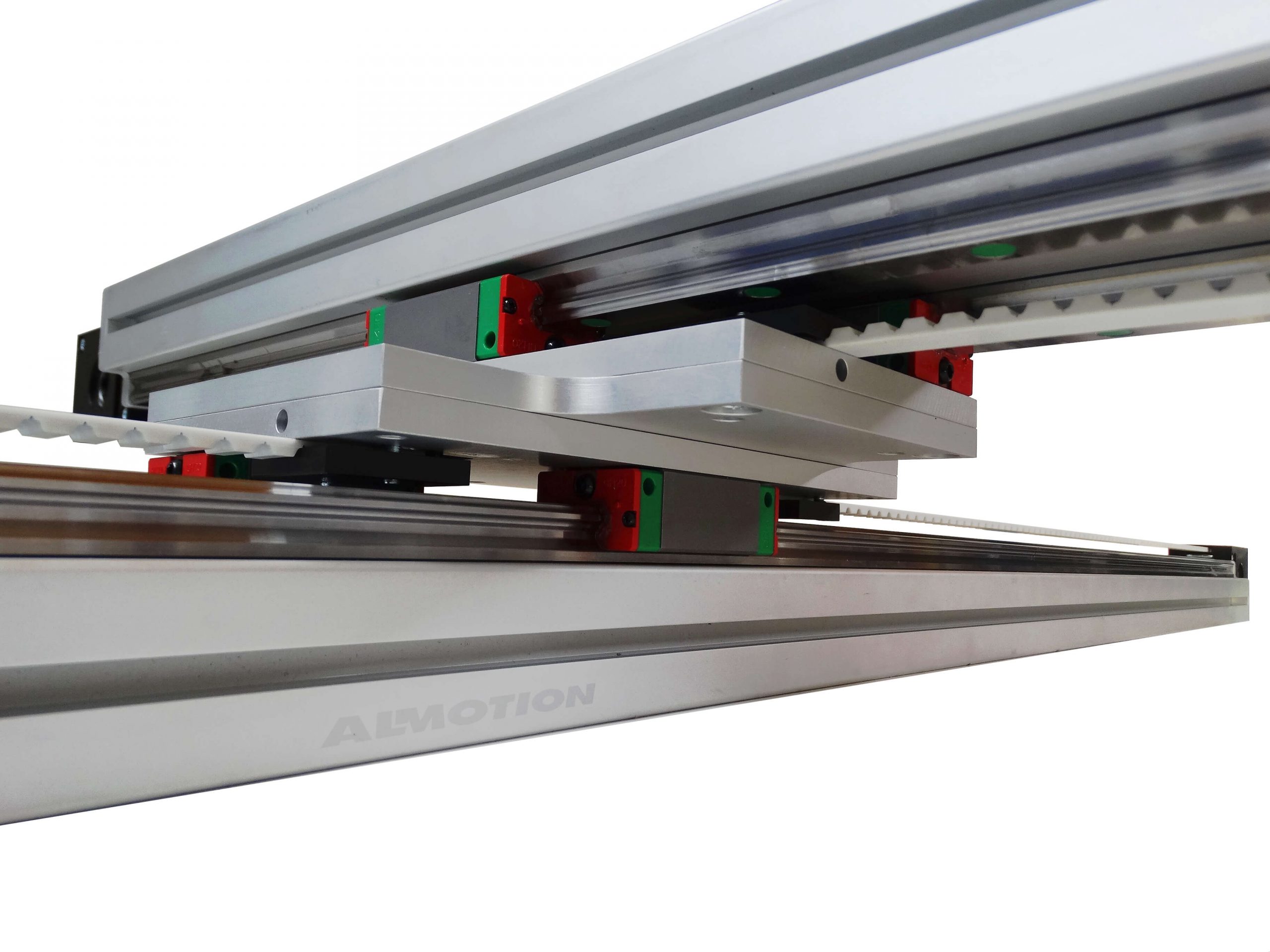

Almotion heeft een lineaire eenheid met 2 loopwielgeleidingen naast elkaar en 3 kogelomloopwagens per lineaire eenheid ontwikkelt, welke zorgt voor een zeer stabiele X-Z beweging.

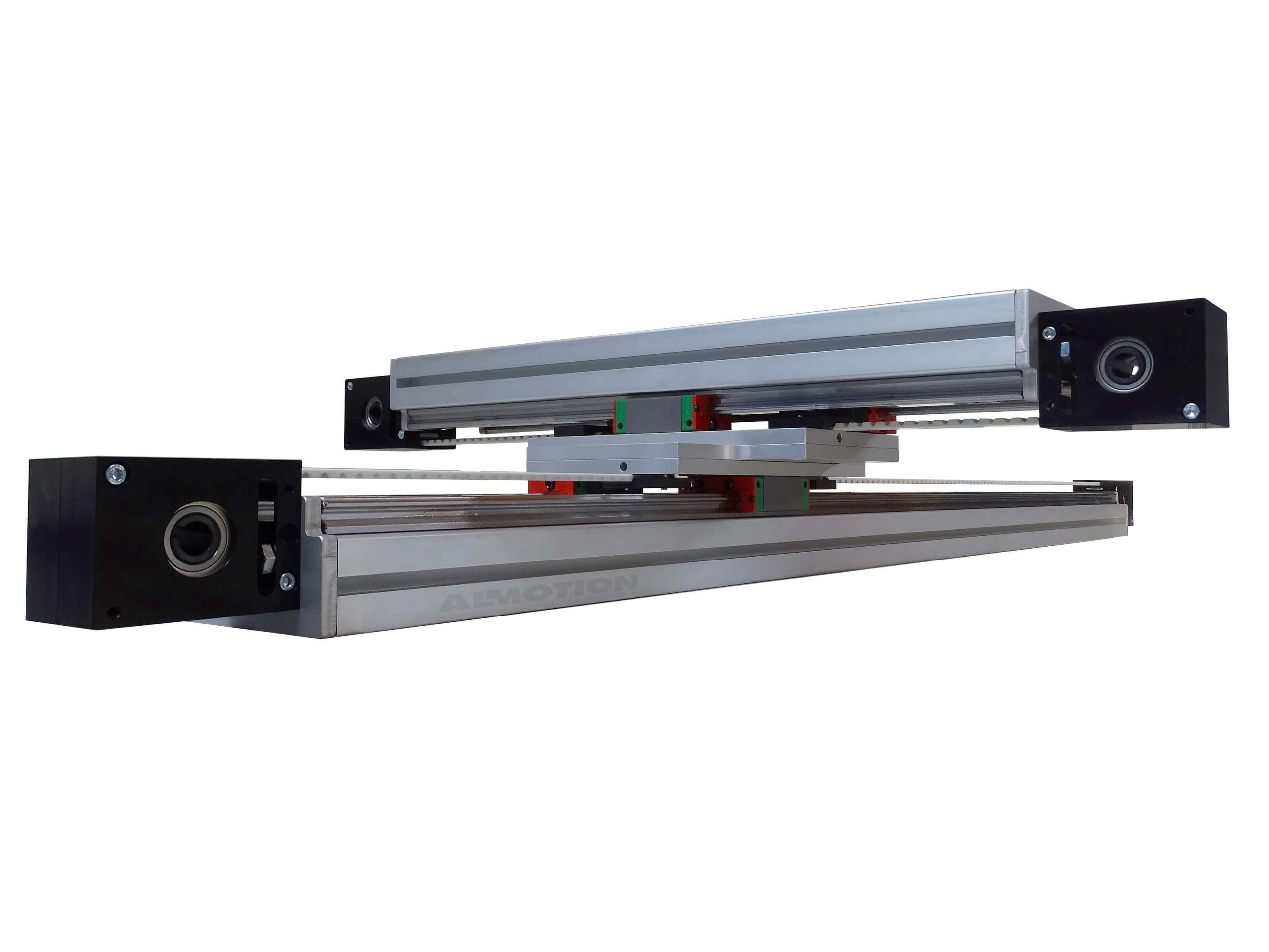

Lineaire eenheid LTY

De LTY is een tandriem gedreven lineaire eenheid met een dubbel railsysteem.

De basiskenmerken van de LTY zijn:

  • Basis profiel: 45 x 135 or 45 x 180 mm
  • Railgeleiding system -20- met 3 of 4 kogelomloopwagens
  • Zeer zware laadcapaciteit
  • Tandriem type AT10, 16 of 25 mm wijd

Technische gegevens LTY serie

Maximale slag

mm

12.000

Maximale snelheid

mm/s

  5.000

Maximale acceleratie

m/s2

       50

Herhalingsnauwkeurigheid

mm

    ±0,1

Afstand per omwenteling

mm

     200



Gewichten lineaire eenheid



 LTY135

LTY180



0 mm slag

Kg

6,45

7,26



+ per 100mm slag

Kg

1,05

1,23



+ slede

Kg

0,90

1,20





Belastingscapaciteit



LTY135

LTY 180



Mx

Nm

  1.600

  1.600



My

Nm

  1.780

  1.900



Mz

Nm

  1.250

  1.250



Fx

N

  2.100

  2.100



Fy

N

14.800

14.800



Fz

N

14.800

14.800




Wenst u meer informatie, neem dan gerust contact met ons op. Wij adviseren u graag persoonlijk.
