Lineaire eenheid LTY in een zaagmachine


Lineaire eenheid LTY in een zaagmachine

06 Februari 2019

Hier ziet u een video van de lineair eenheid LTY. De lineaire eenheid van Almotion wordt gebruikt in een zaagmachine om samengeperste delen van (natuurlijke) vezels op maat te zagen. Voor elke materiaalsoort welke gesneden moet worden, is een andere zaagsnelheid nodig. Almotion wist dit met de lineaire eenheid LTY voor onze klant te realiseren.

Omdat de zaagmachine aan de zijkant van de aandrijving hangt, was het noodzakelijk dat er een hele stabiele en betrouwbare geleiding toegepast werd. Op deze manier wordt ervoor gezorgd dat het materiaal keurig netjes recht wordt gezaagd. Naar tevredenheid hebben wij dit voor onze klant weten te realiseren.

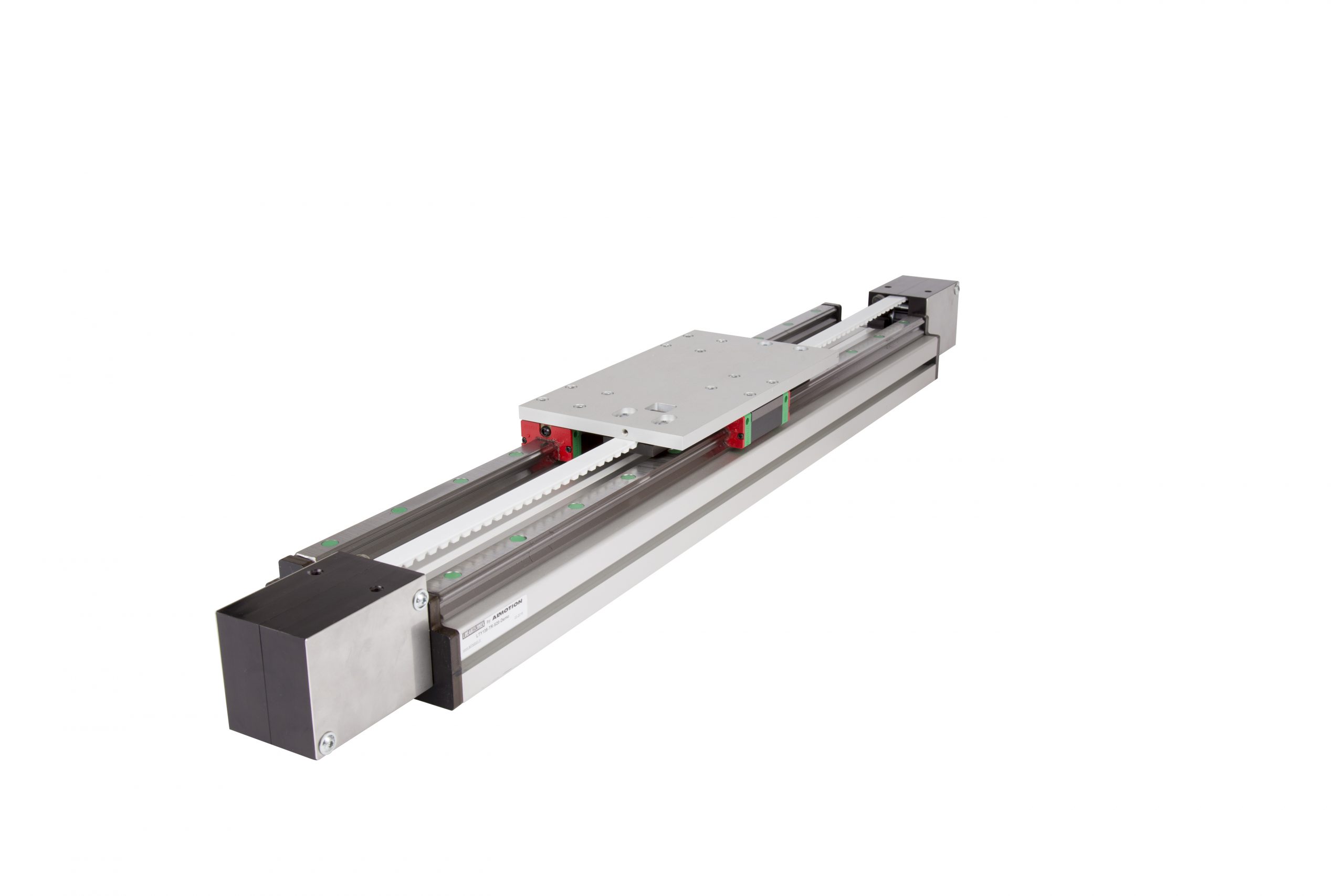

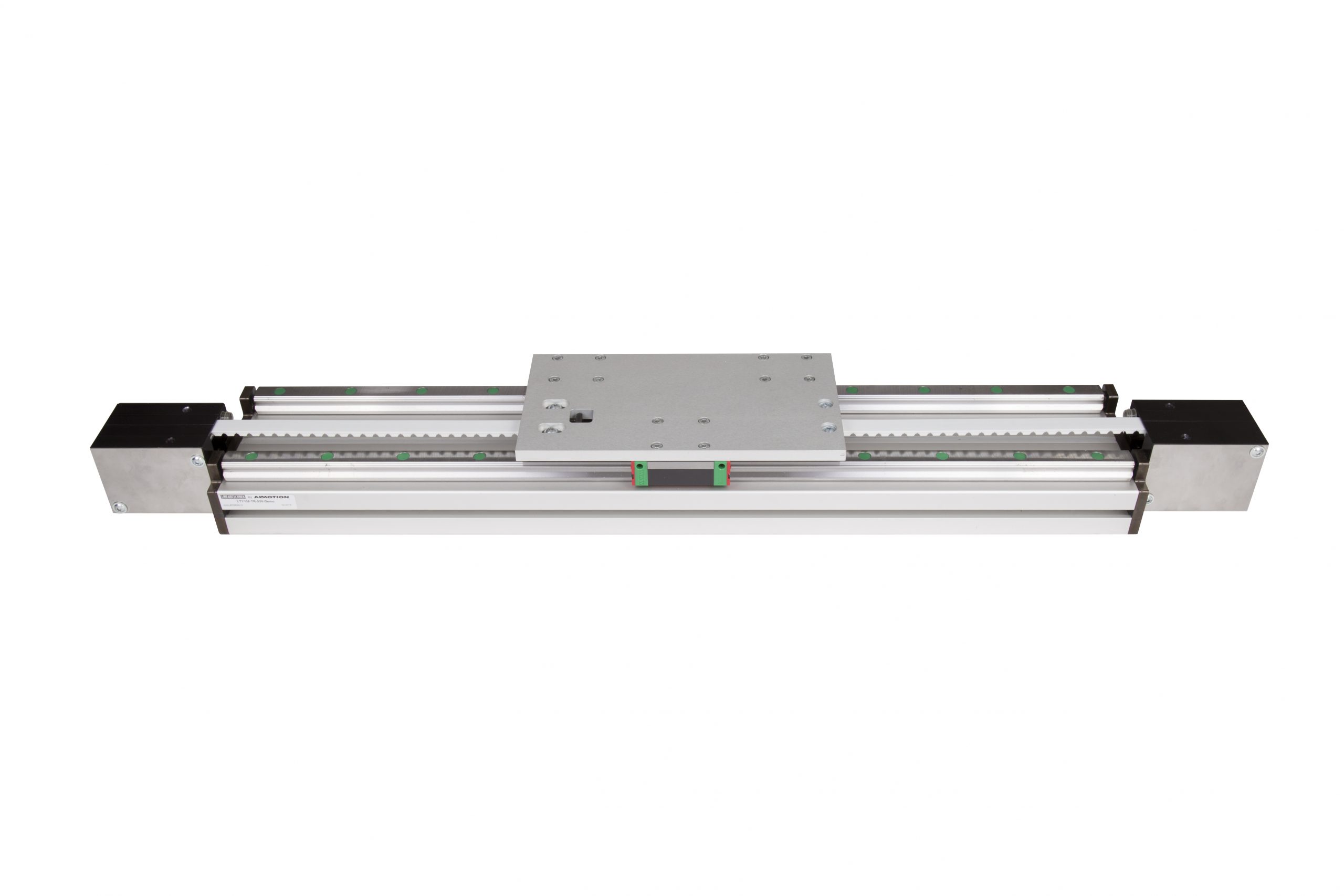

Lineaire eenheid LTY

De LTY is een lineaire eenheid, tandriem gedreven met een dubbel railsysteem.

De LTY heeft de volgden basiskenmerken:

  • Basis profiel: 45 x 135 or 45 x 180 mm
  • Railgeleiding system -20- met 3 of 4 kogelomloopwagens
  • Zeer zware laadcapaciteit
  • Tandriem type AT10, 16 of 25 mm wijd

Technische gegevens LTY serie

Maximale slag

mm

12.000

Maximale snelheid

mm/s

5.000

Maximale acceleratie

m/s2

50

Herhalingsnauwkeurigheid

mm

±0,1

Afstand per omwenteling

mm

200



Gewichten lineaire eenheid



 LTY135

LTY180



0 mm slag

Kg

6,45

7,26



+ per 100mm slag

Kg

1,05

1,23



+ slede

Kg

0,90

1,20





Belastingscapaciteit



LTY135

LTY 180



Mx

Nm

  1.600

  1.600



My

Nm

  1.780

  1.900



Mz

Nm

  1.250

  1.250



Fx

N

  2.100

  2.100



Fy

N

14.800

14.800



Fz

N

14.800

14.800





Voor meer informatie kunt u altijd contact met ons opnemen. Wij geven u graag advies.
