LT50 in een frame met XYZ beweging
Afgelopen week hebben wij een mooi frame mogen leveren waarin onze lineaire eenheden van de LT50 serie zijn verwerkt tot een XYZ beweging. Deze applicatie is door Almotion aangeboden om metingen te maken met een speciale kop op een product. Het bereik van deze meetkop is 500x500x500 mm. De massa van de meetkop is erg laag, zodat er voor de LT50 serie gekozen kon worden. Een herhalings-nauwkeurigheid van ± 0,1 mm is hierbij voldoende.
Product specificaties lineaire eenheden LT50
Deze compacte units hebben een Brecoflex tandriem van type AT5 met breedte 25mm. Daarnaast zijn er twee uitvoeringen voor de geleiding;
- een loopwiel geleiding met 4 wielen op geharde assen -8- mm
- een kogelomloop-railgeleiding bouwgrootte 15.
Bij deze applicatie is voor de X-assen gekozen voor een loopwielgeleiding omdat 1 unit motor-aangedreven wordt en de andere alleen een “meeloop geleiding” is. De loopwielen lopen erg licht en kunnen uitlijnfouten beter opvangen. Bij deze XYZ beweging wordt de Y-as zwaarder belast omdat hier de Z-as aan hangt. Daarom is er hier voor een railgeleiding gekozen, dit is een stijvere een robuuster geleiding.
Hier gaat u naar de pagina met de volledige product omschrijving van de LT50.

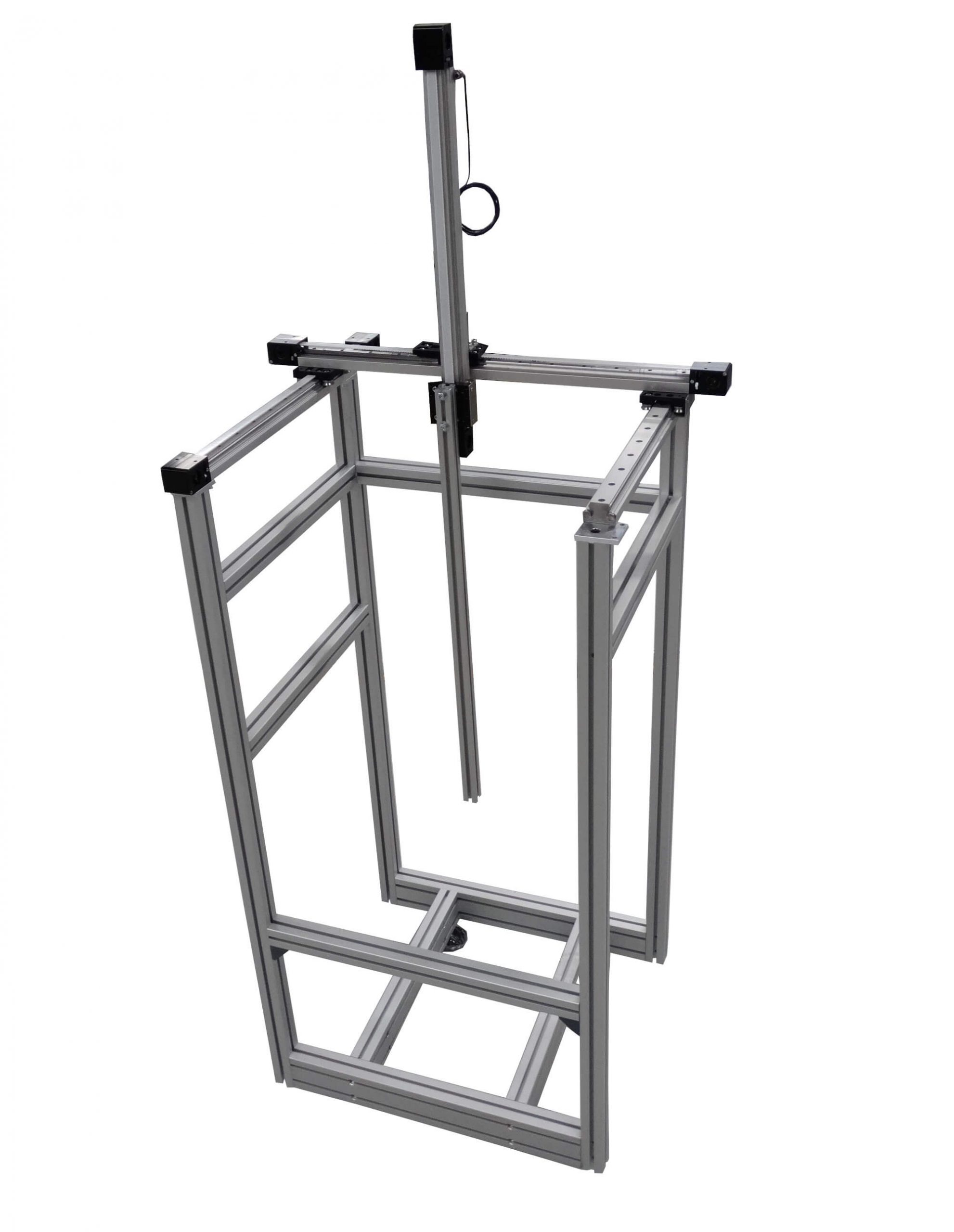

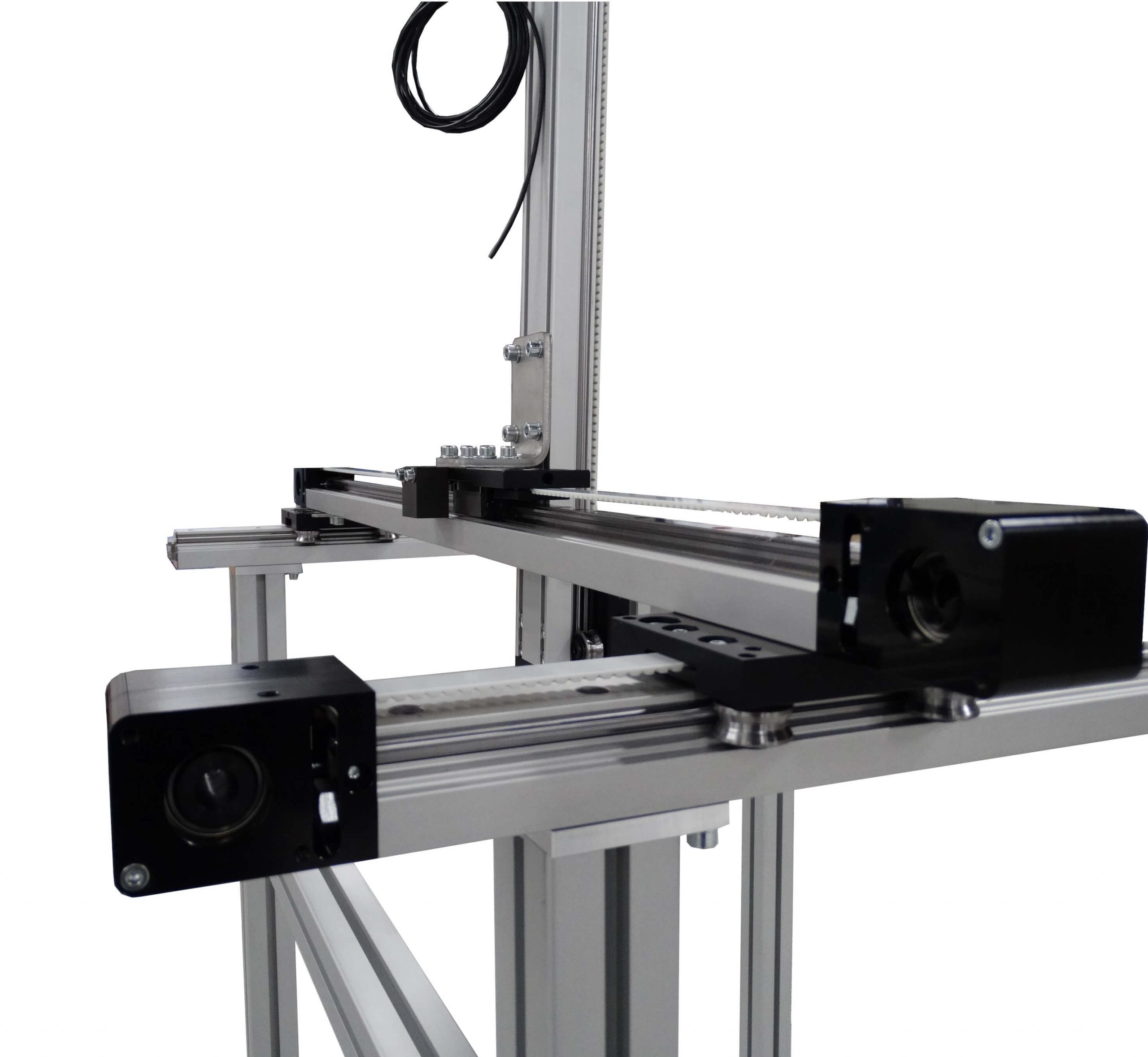

Zie hieronder de afbeeldingen van het frame met de LT50 units ingebouwd met een XYZ beweging.
