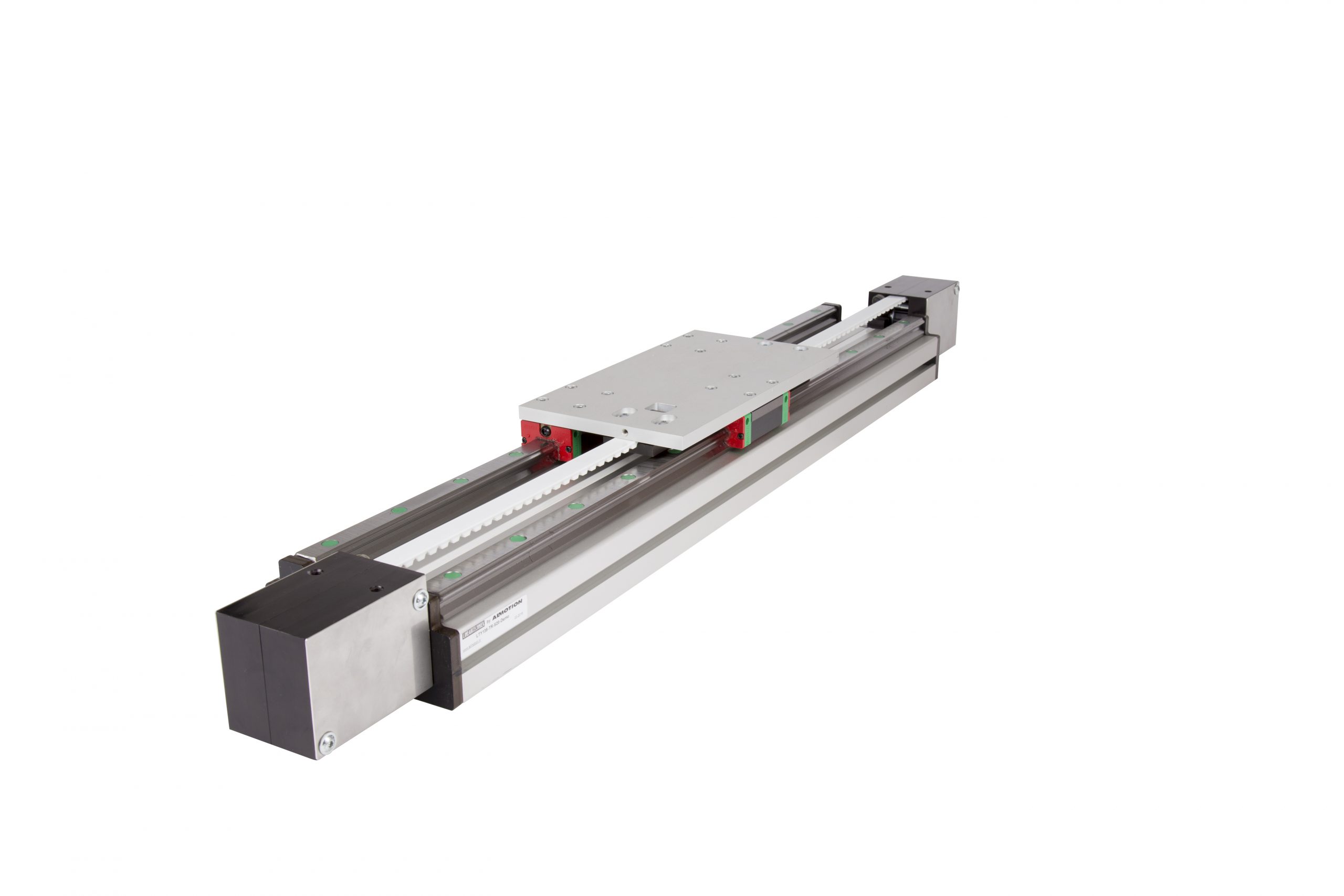

Lineair met dubbele profielrail

LTY Dubbele profielrail

Profielbreedte 135 of 180mm - Open unit - Tandriem 16 of 25 AT10

Prijs aanvragen Contactformulier

Algemene omschrijving

LTY

Dubbele externe lineaire eenheid

  • Breedte van het profiel 135 mm of 180 mm
  • Zeer hoge laadcapaciteit
  • Basis profiel 45 x 135 mm of 45 x 180 mm
  • Railgeleidingssysteem bouwgrootte -20- met 3 of 4 loopwagens
  • Tandriem aangedreven, type A10 (16 of 25 mm breed)

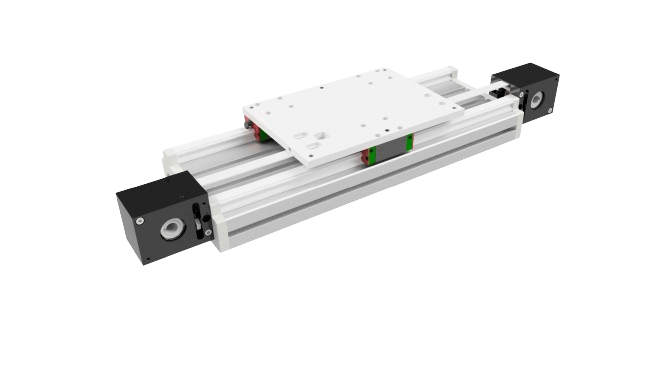

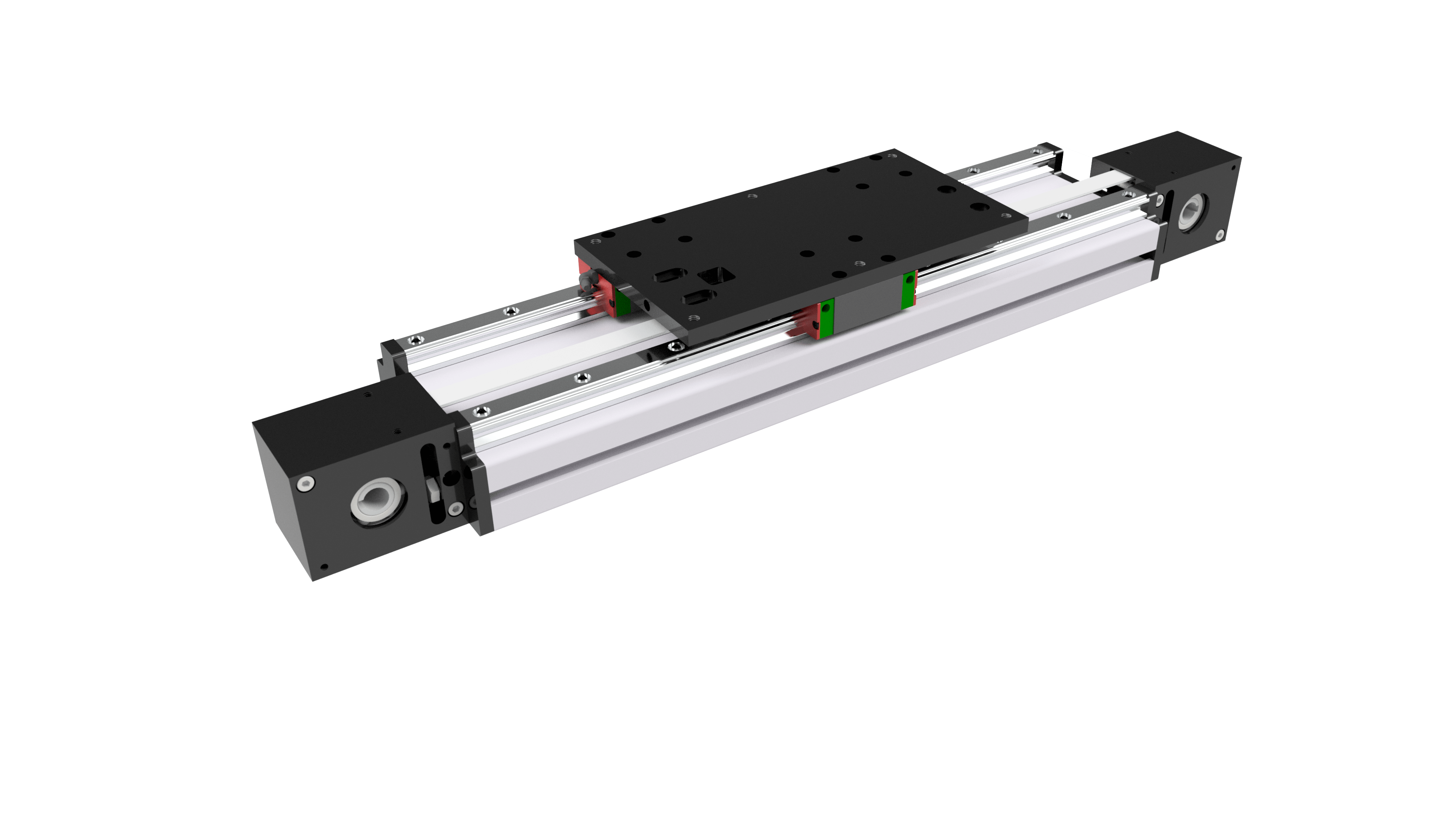

De standaard LTY is de D1 uitvoering.

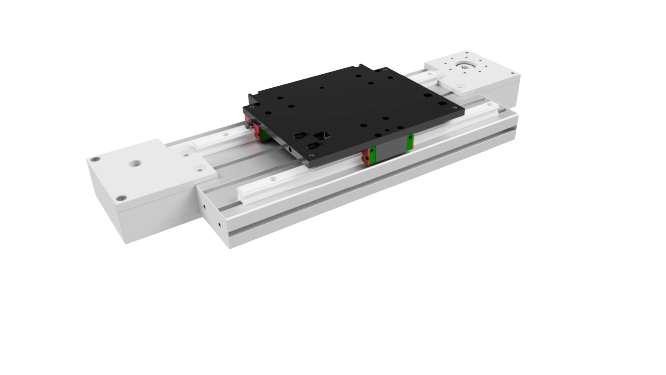

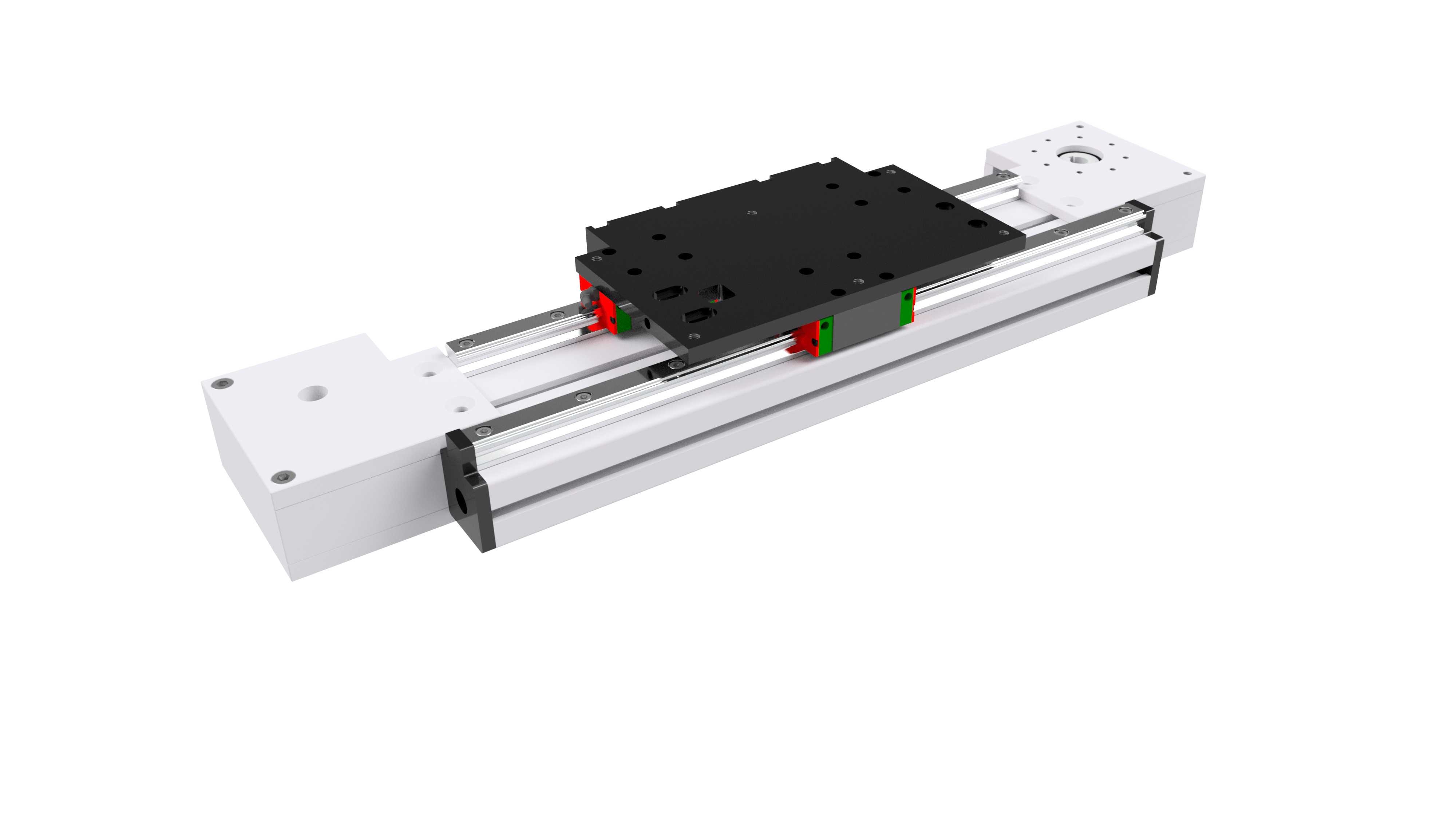

Er is ook een mogelijkheid om de geleiding met slede aan de zijkant van de lineaire eenheid te bestellen. Dit noemen we de S1 uitvoering.

Afmetingen LTY135 en LTY180:

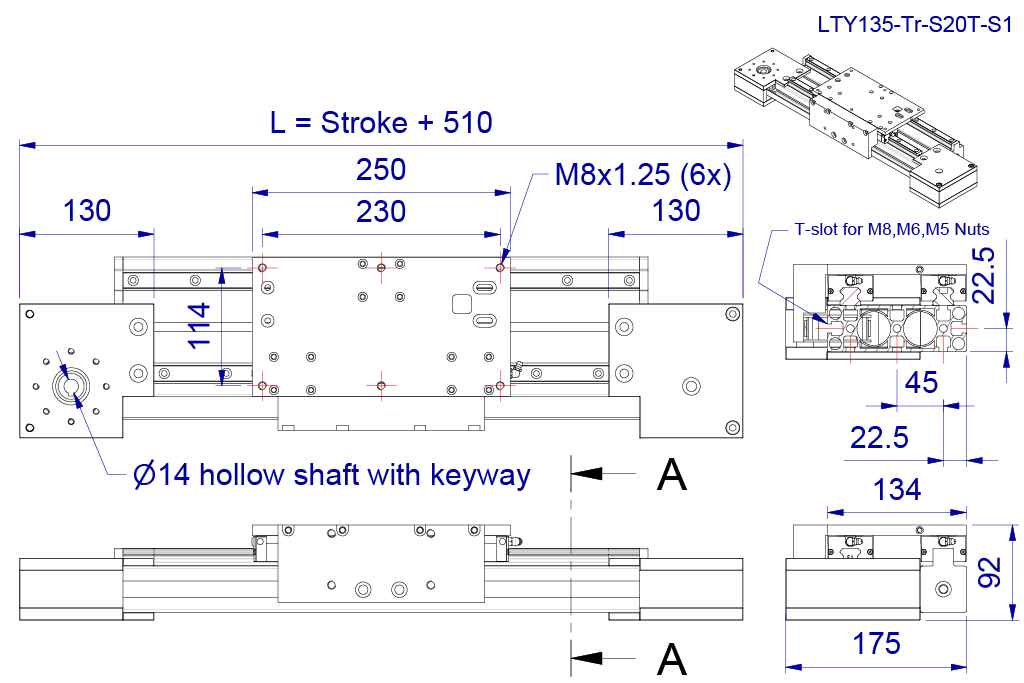

LTY135-S1 Klik op de afbeelding om te vergroten

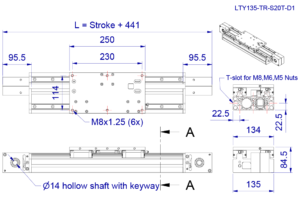

LTY135-D1 Klik op de afbeelding om te vergroten

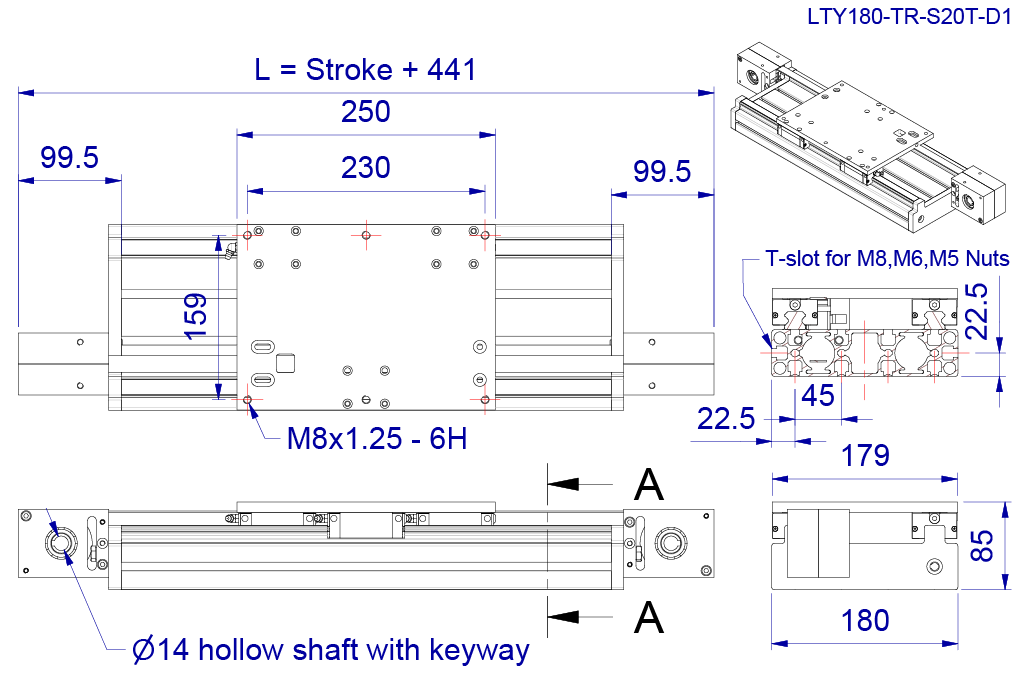

LTY180-D1 Klik op de afbeelding om te vergroten

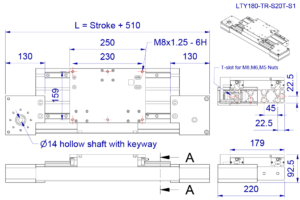

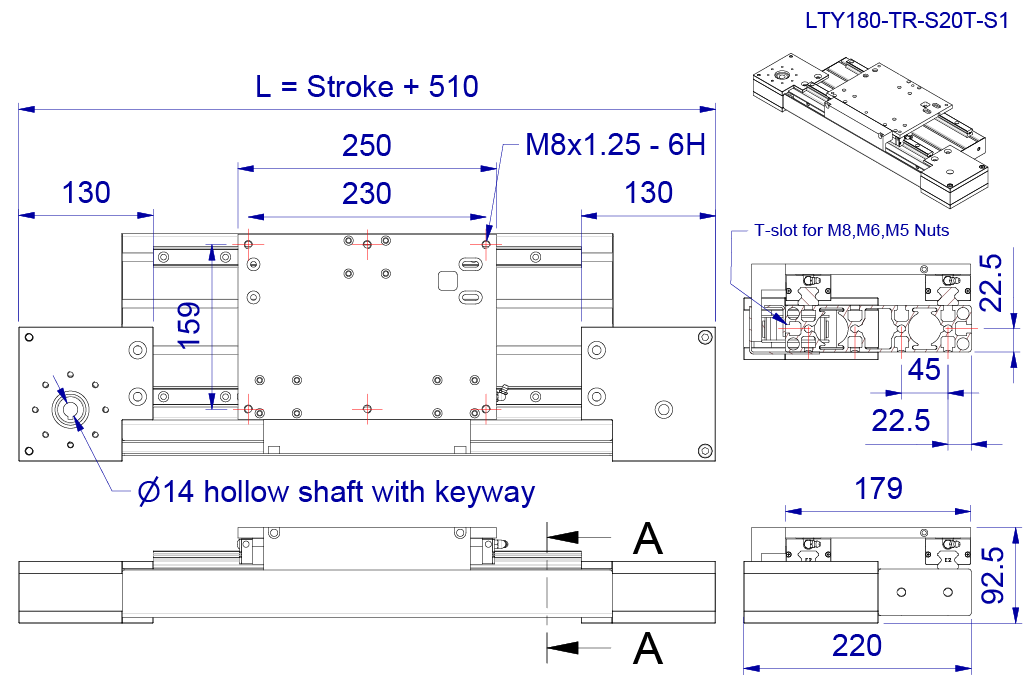

LTY180-S1 Klik op de afbeelding om te vergroten

Volledige omschrijving

Eigenschappen

Merk

Gewicht

25-100 kg, boven 100 kg
Snelheid

Onder de 0,25 m/s, 0,25 – 1 m/s
Branche

Handling c.q. pick en place, Logistiek/Intern transport, Specials, Verpakkingsmachines
Materiaal

Aluminium
Lineaire geleiding

Kogelomloopgeleiding

Interesse gekregen in dit product?

Bent u geïnteresseerd geworden in dit product? Wij maken graag een prijsopgave op maat voor u. Wat bij uw wensen en eisen past.

Prijs aanvragen

Downloads

Meer informatie over de LTY Dubbele profielrail van Almotion.

LTY135-180 Brochure (PDF)
Afmetingen LTY135 (PDF)
Afmetingen LTY180 (PDF)
CAD 135-180-D1
CAD 135-180-S1
Traagheidsmoment (PDF)
