VD3E versteleenheid

Lineaire eenheid met dubbele assen en twee onafhankelijke bedienbare spindels. Per spindel voor zien van één slede. Configureerbaar

Algemene omschrijving

De handbediend lineaire versteleenheid VD3E heeft twee verchroomde stalen assen of twee geslepen RVS precisie assen.
De eenheid bestaat uit 3 aluminium eindstukken, twee onafhankelijk van elkaar bewegende spindels, en twee sledes.

Lineaire versteleenheden met dubbele assen hebben een hoge torsiestijfheid en kunnen relatief hoge gewichten en koppels aan. Door het toepassen van meerdere sledes met bijbehorende geleiding kan dit verhoogd worden.
Afhankelijk van de uitvoering wordt het te verplaatsen deel aan de slede bevestigd of wordt direct op de toepassing gemonteerd zodat de complete lineaire eenheid beweegt.

De versteleenheid VD3E is leverbaar in verschillende as diameters en de slaglengte wordt voor u op maat gemaakt.
Door het maatwerk is de gemiddelde levertijd 12 werkdagen. Informeer wel altijd naar de exacte levertijd van uw uitvoering.

RoHS-conform product.

Accessoires:

  • Handwielen VZH
  • Positieweergever  VZPM / VZPE
  • Klemplaten VZK
  • Koppel ondersteunt VZDD
  • Haakse tandwielen YLD
  • Overdrachtseenheden VA

Optioneel:

  • Aanvullende sledes
  • Verbindingsplaten voor sledes
  • Meerdere geleide-elementen met schaarsynchronisatie
  • Balgafdekkingen

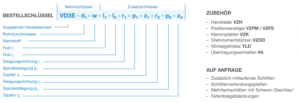

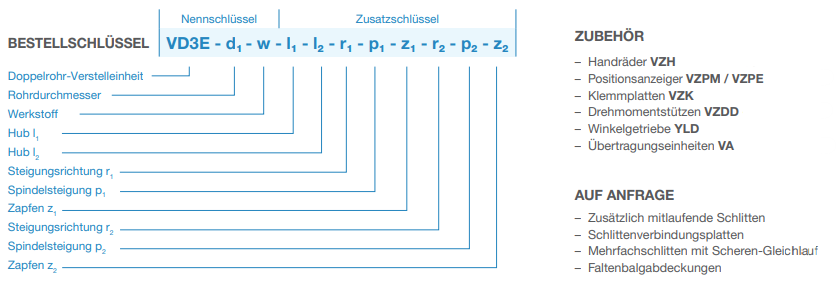

Hoe te bestellen?

specificaties van de VD3E

Klik op de afbeelding om te vergroten

Wij adviseren u graag. Neem hiervoor contact met ons op

Volledige omschrijving

Eigenschappen

Merk

,

Interesse gekregen in dit product?

Bent u geïnteresseerd geworden in dit product? Wij maken graag een prijsopgave op maat voor u. Wat bij uw wensen en eisen past.

Prijs aanvragen

Downloads

Meer informatie over de VD3E versteleenheid van Almotion.
