PD2E precisie versteleenheid

Precisie lineaire eenheid met dubbele assen en twee tegengesteld bewegende enkele sledes. Configureerbaar.

Algemene omschrijving

De handbediend lineaire versteleenheid PD2E heeft twee hardverchroomde stalen assen of twee geslepen RVS precisie assen. De assen zijn verkrijgbaar als buis of als massieve as.
De aluminium eindstukken verbinden de assen en vormen samen met de twee sledes, die tegengesteld bewegen, een versteleenheid.
In het midden tussen de assen is een aandrijfspindel met twee spindelmoeren (L&R draaiend) gemonteerd. Hiermee maken de sledes een soepele lineaire beweging over de assen.

Lineaire versteleenheden met dubbele assen hebben een hoge torsiestijfheid en kunnen relatief hoge belastingen aan. Door het toepassen van meerdere sledes met bijbehorende geleiding kan dit verhoogd worden.
Afhankelijk van de uitvoering wordt het te verplaatsen deel aan de slede bevestigd of wordt direct op de toepassing gemonteerd zodat de complete lineaire eenheid beweegt.

De versteleenheid PD2E is leverbaar in verschillende as diameters en de slaglengte wordt voor u op maat gemaakt.
Door het maatwerk een gemiddelde levertijd van 12 werkdagen.

RoHS-conform product.

Accessoires:

  • Handwielen VZH
  • Positieweergever  VZPM / VZPE
  • Koppel ondersteunt VZDD
  • Haakse tandwielen YLD
  • Overdrachtseenheden VA

Optioneel:

  • Aanvullende sledes
  • Verbindingsplaten voor sledes
  • Meerdere geleide-elementen met schaarsynchronisatie
  • Balgafdekkingen
  • Leverbaar in volledig RVS

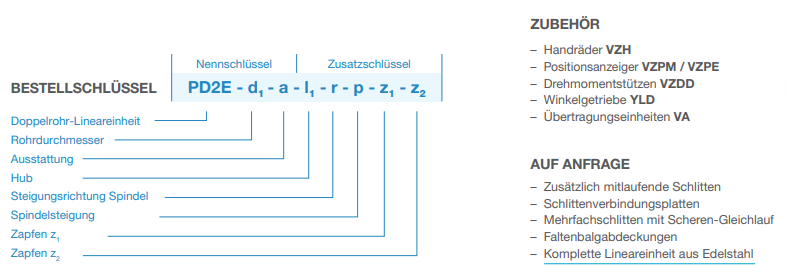

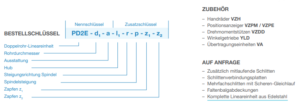

Hoe te bestellen?

Specificaties lineaire tafel PD2E

Klik op de afbeelding om te vergroten

Wij adviseren u graag. Neem hiervoor contact met ons op

Volledige omschrijving

Eigenschappen

Merk

Interesse gekregen in dit product?

Bent u geïnteresseerd geworden in dit product? Wij maken graag een prijsopgave op maat voor u. Wat bij uw wensen en eisen past.

Prijs aanvragen

Downloads

Meer informatie over de PD2E precisie versteleenheid van Almotion.
