Spindelassen

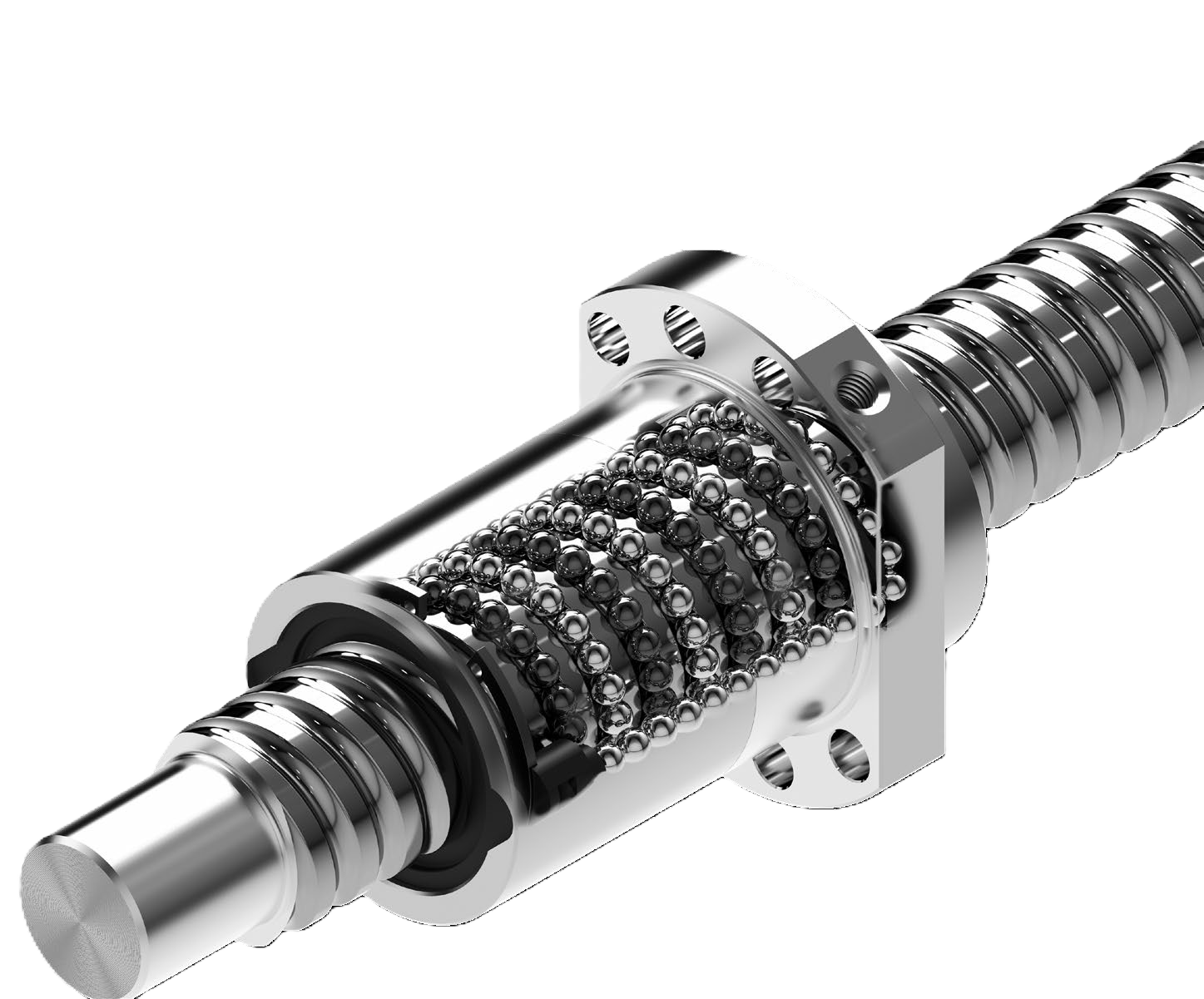

Kogelomloopspindels kun je categoriseren door middel van de manier waarop deze spindel is geproduceerd.

De keuze tussen gerolde, gewervelde en geslepen kogelomloopspindels hangt af van de specifieke eisen zoals precisie, budget en slijtvastheid.
Gerolde spindels zijn financieel het aantrekkelijkst voor standaardtoepassingen. Gewervelde hebben een gemiddelde precisie en een gemiddelde prijs. Geslepen spindels zijn de beste keuze voor toepassingen waar nauwkeurigheid cruciaal is. Dit is de meest bewerkelijke en daarom ook de duurste van de drie.

Hieronder een korte uitleg over de drie uitvoeringen.

Gerolde kogelomloopspindel

Productie
Een spindelas met spindeldraad wordt gewalst tot de gewenste maat. Door het walsen wordt de as vervormd zonder te verspanen.
Eigenschappen
• Lagere productiekosten door het “eenvoudige” productieproces
• Van de drie bewerkingsmethodes is deze spindelas het minst nauwkeurig
• Door de as koud te vervormen kan de oppervlakte van de spindeldraad wat gladder zijn dan bij de andere methodes. Hierdoor verbetert de levensduur en de slijtvastheid.
Toepassingen
De toepassingsmogelijkheden zijn erg breed. De meeste zijn industrieel van aard en hebben een lineaire aandrijvingsfunctie als onderdeel van een machine.

Gewervelde kogelomloopspindel

Productie
Bij deze spindelas wordt door middel van verspaningstechniek een spindeldraad aangebracht. Dit gebeurt met een gespecialiseerde frees- en/of draaibank.
Eigenschappen
• Deze kogelomloopspindels zijn nauwkeuriger dan de gerolde uitvoering maar minder nauwkeurig dan de geslepen uitvoering.
• De spindeldraad bij deze uitvoering is wat betreft de kwaliteit van de kogelbanen vormvaster dan de gerolde uitvoering. De gerolde en geslepen assen hebben wel een iets gladder oppervlak
• De productie van gewervelde assen is relatief eenvoudig maar iets duurde dan de gerolde uitvoering. Dit heeft te maken met de specialistische bewerkingsmachines
Toepassingen
Deze spindelassen worden toegepast in applicaties waar een hoge precisie vereist is. Denk hierbij aan CNC-machines, optische systemen en medische apparatuur.

Geslepen kogelomloopspindel

Productie
Bij deze spindelas wordt door middel van hoogwaardige precisieslijpgereedschappen een spindeldraad aangebracht.
Eigenschappen
• Deze kogelomloopspindels zijn verreweg het nauwkeurigst van deze drie soorten assen en daardoor ook het duurste in aanschaf.
• De spindeldraad bij deze uitvoering is het beste wat verkrijgbaar is. Minimale toleranties, maximale nauwkeurigheid en een zeer glad oppervlak is het resultaat.
• De productie van geslepen assen is het duurste. Het productieproces is erg tijdrovend en een super nauwkeurige bezigheid.
Toepassingen
Deze spindelassen worden toegepast in applicaties waar een hoge precisie vereist is. Denk hierbij aan CNC-machines, optische systemen en medische apparatuur.

Tot slot

Belangrijk bij de keuze die u moet maken voor welke spindel u gaat hangt af van uw toepassing. Om u zo goed mogelijk te adviseren moeten wij weten wat de gewenste nauwkeurigheid, budget en duurzaamheid is.

Voor specifieke technische gegevens, eisen en compatibiliteit is het raadzaam contact op te nemen met ons.
