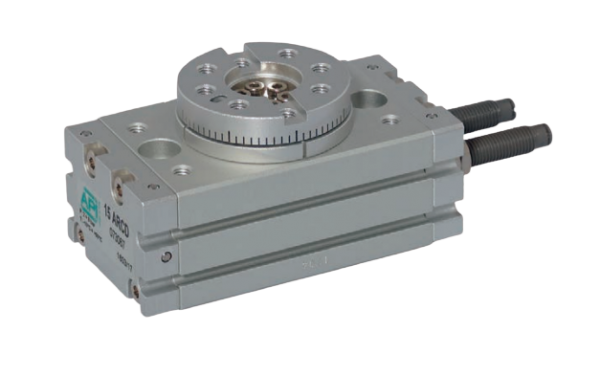

Draaicilinder ARC

Dubbelwerkende pneumatische cilinder ARC

Algemene omschrijving

Draaicilinder ARC.
Dubbelwerkende pneumatische cilinder.
Diameter: van 10 tot 63 mm.
Type: ARC.
Omwenteling: 180°C..
Werkdruk: max. 1,5 ÷ 7 bar.
Werktemperatuur: 0 °C ÷ +50 °C.

Deze serie draaicilinders hebben een spelingsarme dubbele tandheugel aandrijving. Deze is in een  geanodiseerd huis met een dubbel kogel-gelagerde uitgaande as.
De hoekverdraaiing is instelbaar tot 190°.
De mechanische dempers zijn standaard. Op aanvraag zijn ook hydraulische dempers leverbaar.
De cilinderbuis is voorzien van sleuven waardoor montage van de reed-contacten direct op de cilinderbuis mogelijk is. Hierdoor steken de reed-contacten niet buiten de cilinderbuisen zijn er geen montagebeugels nodig. Er kunnen 1 of meer reed-contacten gemonteerd worden. De eindposities zijn d.m.v. de reed-contacten uit te bepalen en de plaats van de persluchtpoorten kan worden gekozen passend bij de inbouwpositie.

Volledige omschrijving

Downloads

Meer informatie over de Draaicilinder ARC van Almotion.
