Diverse Festo cilinders met geleidingen
Diverse cilinders met geleidingen
Algemene omschrijving
Almotion levert diverse Festo cilinders met geleidingen
Verschillende type Festo cilinders met geleidingen leverbaar:
- Cilinders met geleidingsstangen
- Cilinders met sledes
- Cilinders met een lineaire module
- Compact cilinders
| Model | Categorie | Kernfunctie | Geleidingsopties | Demping | Typische stuwkracht bij 6 bar | Slagbereik |
|---|---|---|---|---|---|---|
| ADNGF | Geleide compact cilinder | Ruimtebesparende allrounder | Glijlager (GF) | Elastisch (P), Zelfstellend (PPS) | 188 N (20 mm) tot 1870 N (63 mm) | 1-400 mm |
| DFM / DFM-N-B | Geleide aandrijving | Hoge dwars- en torsiebelasting | Glijlager (GF), Kogelomloop lager (KF) | Elastisch (P), Pneumatisch verstelbaar (PPV), Zelfstellend (YSRW) | 188 N (20 mm) tot 1870 N (63 mm) | 10-400 mm |
| DGRF-C | Speciale geleide cilinder | Hygiëne & Corrosiebestendigheid | Glijlager (GF) | Elastisch (P), Pneumatisch verstelbaar (PPV), Zelfstellend (PPS) | 189 N (20 mm) tot 1870 N (63 mm) | 10-400 mm |
| DFC | Miniatuur geleide aandrijving | microfabricatie & precisie | Glijlager (GF), Kogelomloop lager (KF) | Elastisch (P) | 47 N (10 mm) | 10-20 mm |
| DPZ | Dubbelzuigercilinder | Hoge kracht in een compacte ruimte | Glijlager (GF), kogelomloop lager (KF) | Elastisch (P) | Tot 1000 N bij 6 bar | 10-100 mm |
| SLE | Modulaire lineaire eenheid | Systeemintegratie & modulariteit | Kogelomloop lager (KF) | Schokdempers | Tot 1178 N (50 mm) | 10-500 mm |
Unieke eigenschappen en toepassingen per type

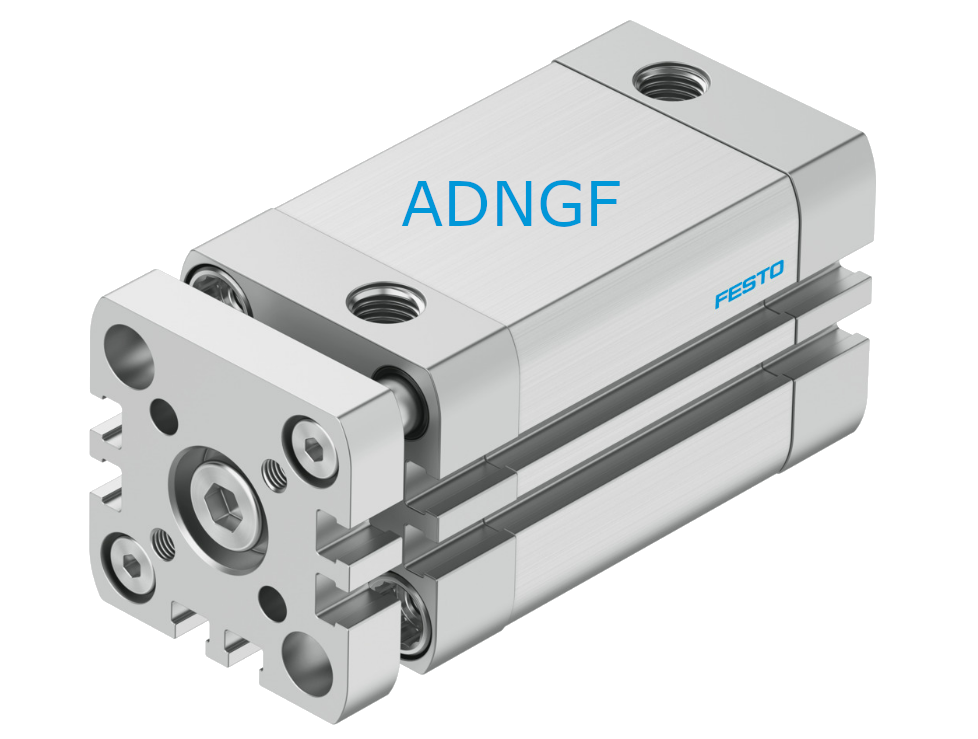

- ADNGF
Eigenschappen: ISO 21287-norm, geïntegreerde geleiding in compact ontwerp

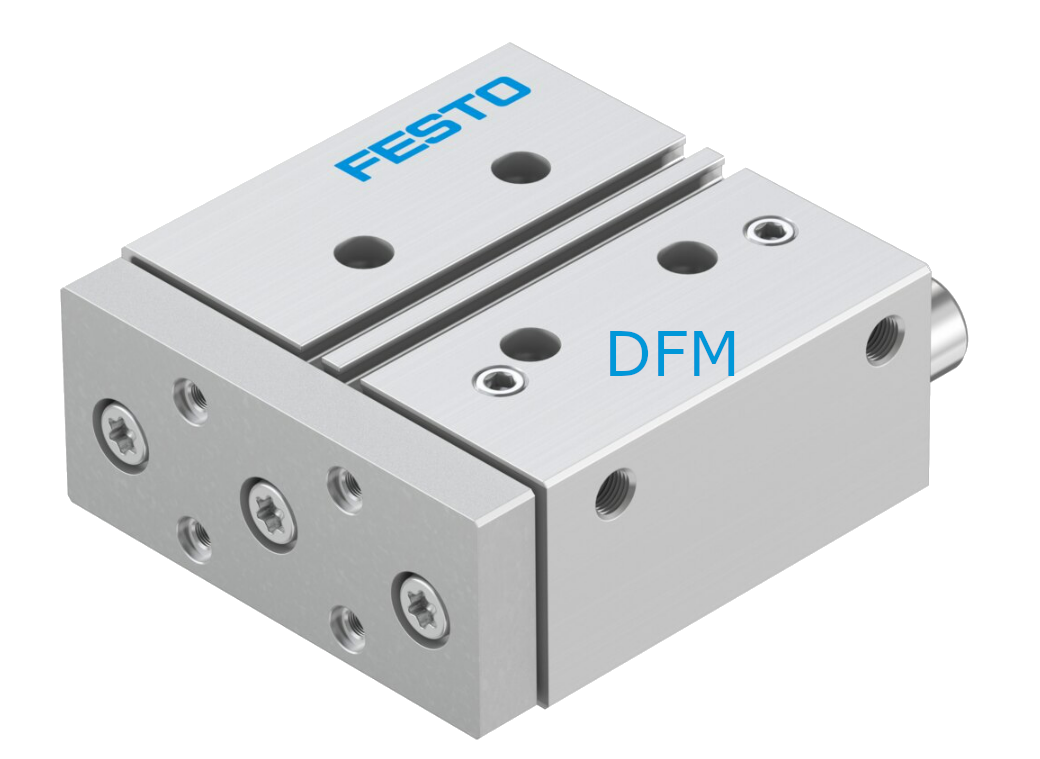

Toepassingen: Lichte tot middelzware taken in assemblagelijnen, klem- en positioneer taken in krappe ruimtes. - DFM / DFM-N-B
Eigenschappen: Extreem robuust, werkpaard van de geleide aandrijvingen, breed scala aan configureerbare opties
Toepassingen: Zware hijs-, stop- en klemfuncties, toepassingen met hoge dwarskrachten en/of torsie.

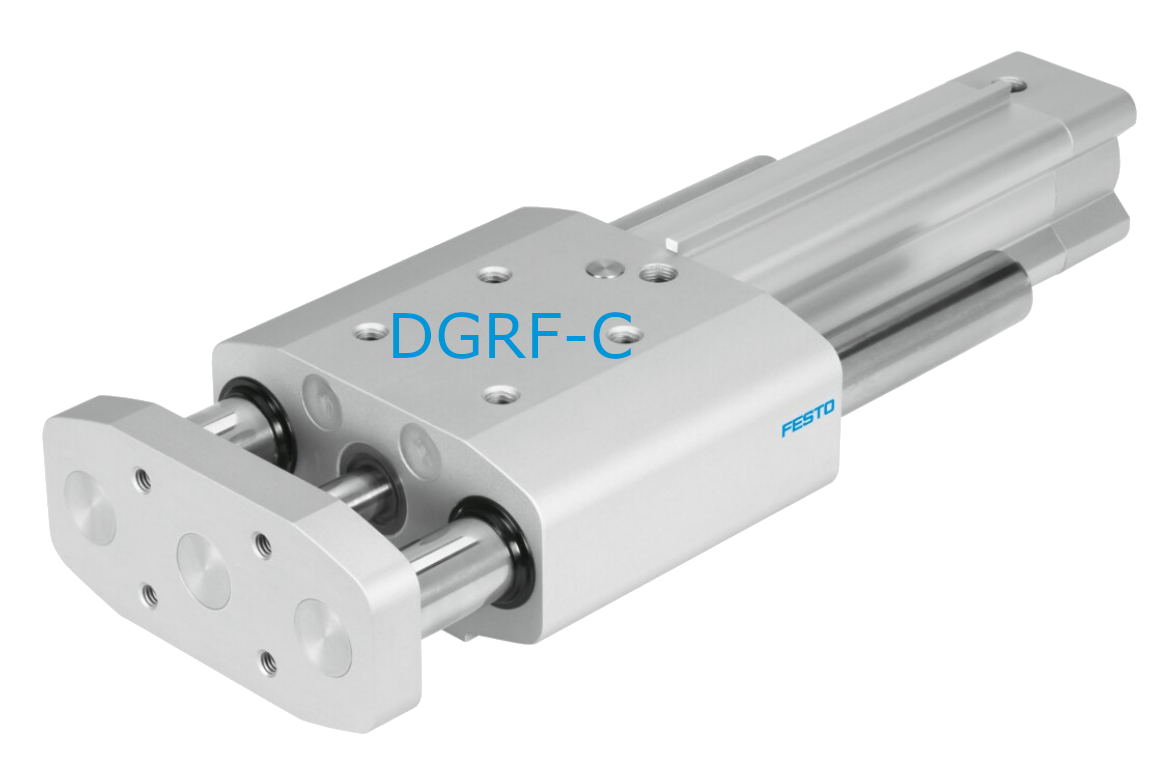

- DGRF-C
Eigenschappen: Clean Design, FDA-conform, NSF-H1-goedgekeurd smeervet, bestand tegen reinigingsmiddelen
Toepassingen: Voedselverwerking, farmaceutische en chemische industrie, toepassingen in natte of corrosieve omgevingen.

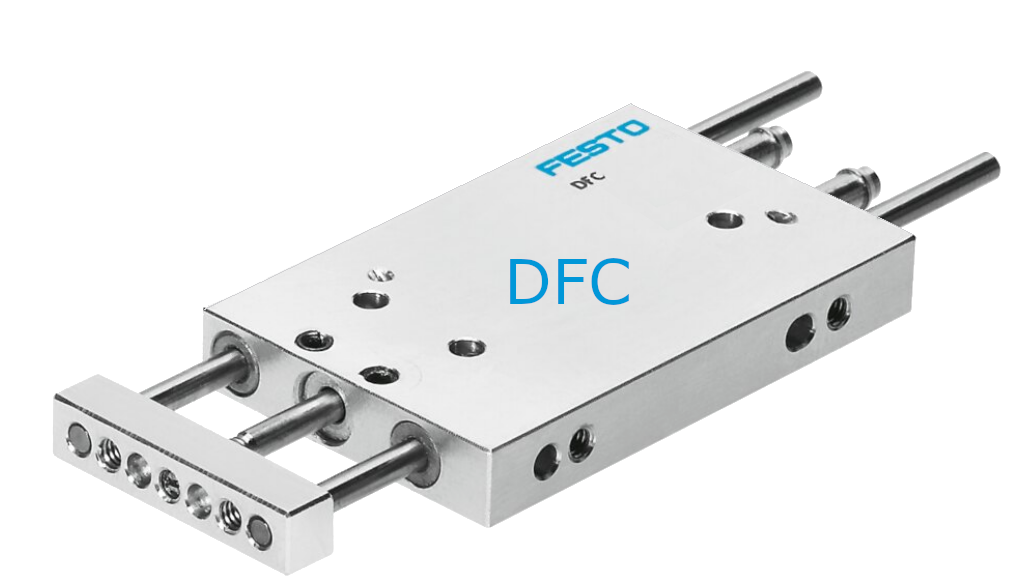

- DFC
Eigenschappen: Kleinste geleide aandrijving, aandrijf- en geleidingseenheid in één extreem compacte behuizing
Toepassingen: Fijnmechanische taken, assemblage van kleine componenten, toepassingen waarbij ruimte erg belangrijk is.

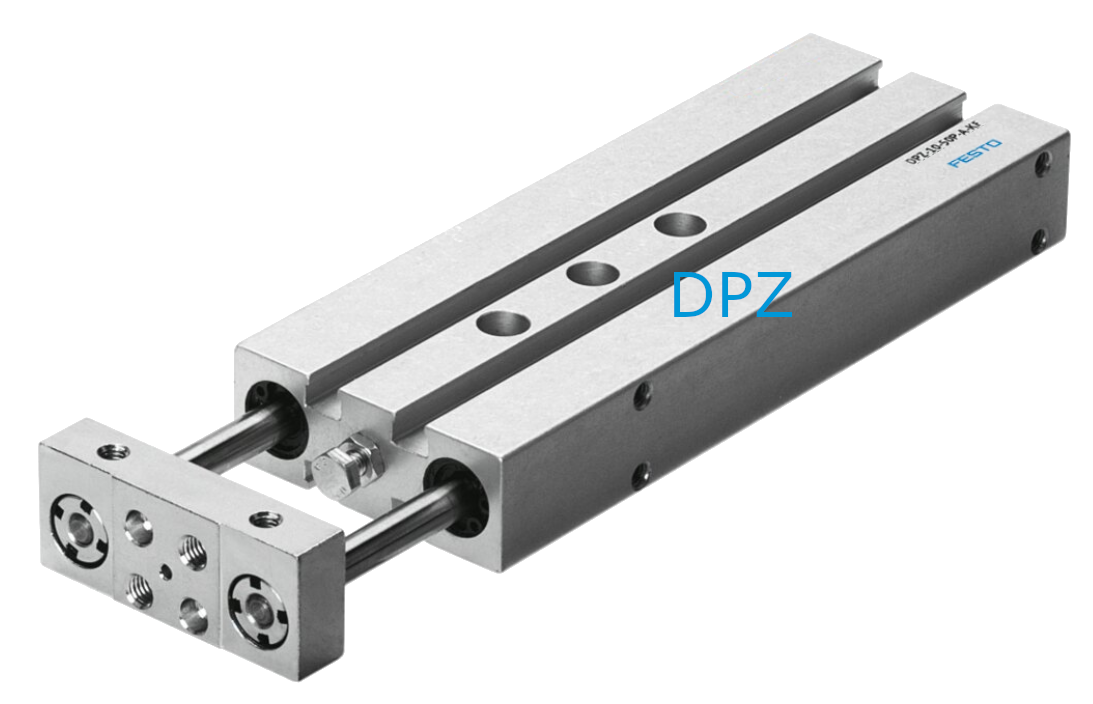

- DPZ
Eigenschappen: Verdubbeling van de kracht ten opzichte van een standaardcilinder, hoge weerstand tegen torsie, instelbare slag.
Toepassingen: Zware klem- en stoptaken met beperkte axiale ruimte, waar hoge kracht vereist is.
- SLE
Eigenschappen: Combinatie van eenheid en ISO-cilinder, ontworpen voor directe verbinding van twee eenheden
Toepassingen: Meerassige systemen, geautomatiseerde portaalsystemen, modulaire machinebouw.
