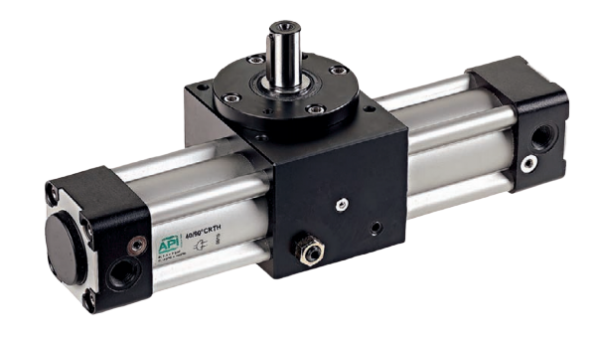

Draaicilinders met tand/heugel

Dubbelwerkende draaicilinders

Algemene omschrijving

Draaicilinders met tand/heugel

Dubbelwerkende cilinder
Diameter: van 40, 63, 80 mm
Type: CRTH, CRTHD, CRTF
Omwenteling: 90°C – 180°C
Werkdruk: max. 1,3 ÷ 7 bar
Werktemperatuur: -10 °C ÷ +60 °C

Deze serie is voorzien van een spelingsarme, dubbele koolstofstalen tandheugel met een dubbel kogellager. De lagering is gemonteerd in een hard geanodiseerd huis. U kunt hierbij kiezen voor een enkele of een dubbele uitgaande as. Ook is het mogelijk om te kiezen voor alleen een as-opname.
De standaard hoekverdraaiingen zijn 90° of 180° ±5°.
Deze cilinders zijn standaard aan beide uiteinden voorzien van een instelbare pneumatische buffering.
Er kunnen 1 of meer reed-contacten gemonteerd worden.
De modellen kunnen koppels leveren van 16 Nm tot 80 Nm bij een werkdruk van 6 bar.  Grotere koppels, toelaatbare traagheidsmomenten of speciale modellen op aanvraag.

Volledige omschrijving

Downloads

Meer informatie over de Draaicilinders met tand/heugel van Almotion.
