Korte slag cilinders dubbelwerkend

Dubbelwerkende korte slag cilinders

Algemene omschrijving

Korte slag cilinder
Dubbelwerkend
Diameter: van 12 tot 200 mm
Type: BD, BDM, BDMN
Min./max. slag: 5 – 250 mm
Werkdruk: max. 2 ÷ 10 bar
Werktemperatuur: -20 °C ÷ +80 °C.

Natuurlijk kunnen wij u voorzien van de juiste stepfile voor uw cilinder.
Deze kunt u aanvragen via deze link.  Vergeet niet het type cilinder, diameter en slag te vermelden.

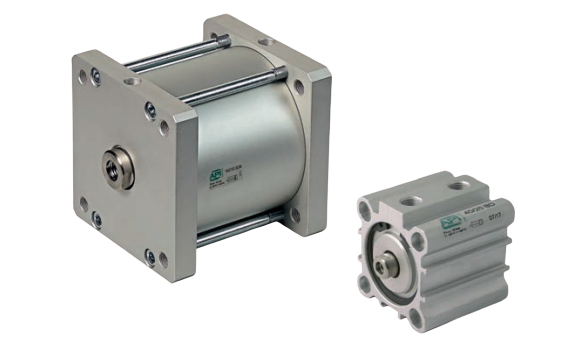

Deze serie korte slag dubbel werkende cilinders zijn cilinders met een  geëxtrudeerde aluminium profielcilinder (tot diameter ø100 mm) en bevestigingsgaten direct in het profiel.
Bij het magnetische type,
tot  diameter ø100 mm, kan het reed-contact in de sleuven gemonteerd worden. Dit kan alleen met behulp van een speciaal reed-contact  beugel AS108/AS109 (niet inbegrepen in de set). Het reed-contact van de diameters 125, 160 en 200 mm wordt op de buitenste trekstangen bevestigd.
De cilinder is standaard voorzien van
NBR buffers om de klap van de zuiger aan het einde van de slag op te vangen. (behalve het niet-magnetische type tot diameter ø100 mm).

Volledige omschrijving

Downloads

Meer informatie over de Korte slag cilinders dubbelwerkend van Almotion.
