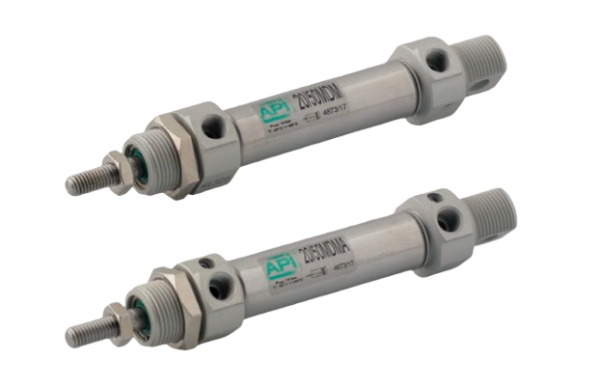

Compact cilinders 8 t/m 25 mm dubbelwerkend

Micro cilinders volgens ISO 6432

Algemene omschrijving

Een serie binnen de compacte cilinders zijn de micro cilinders 8 t/m 25 mm dubbelwerkend

Dubbelwerkende cilinders
Diameter: van 8 tot 25 mm
Type: MD, MDM, MDMA
Min./max. slag: 10 – 1000 mm
Werkdruk: max. 10 bar
Werktemperatuur: -30 °C ÷ +80 °C (standaard)

Natuurlijk kunnen wij u voorzien van de juiste stepfile voor uw cilinder. Deze kunt u aanvragen via deze linkVergeet niet het type cilinder, diameter en slag te vermelden.

Micro cilinders met een diameter van 8 t/m 25 mm, dubbelwerkend, zijn volgens de ISO 6432-norm. De cilinder is standaard voorzien van NBR buffers om de klap van de zuiger aan het einde van de slag op te vangen. Het type MDMA is aan beide uiteinden voorzien van een instelbare pneumatische buffering. De standaardcilinders zijn voorzien van een eindkap– en zuigerstangmoer. Het is mogelijk om 1 of meer reed-contacten d.m.v. een speciale bevestigingsbeugel op het MDM en MDMA versie toe te passen. Standaard zijn de cilinderbuis en zuigerstang van AISI 304, de eindkappen zijn van geanodiseerd aluminium.

Volledige omschrijving

Downloads

Meer informatie over de Compact cilinders 8 t/m 25 mm dubbelwerkend van Almotion. Download 3D bestanden in .stp formaat of alle technische tekeningen en gegevens gegevens in .PDF-formaat.

Meer weten over compacte cilinders

Neem gerust even contact op met Leo, hij weet alles over cilinders en helpt je graag verder.
