Zuigerstangloze cilinder DUO96

Dubbelwerkende pneumatische cilinder

Algemene omschrijving

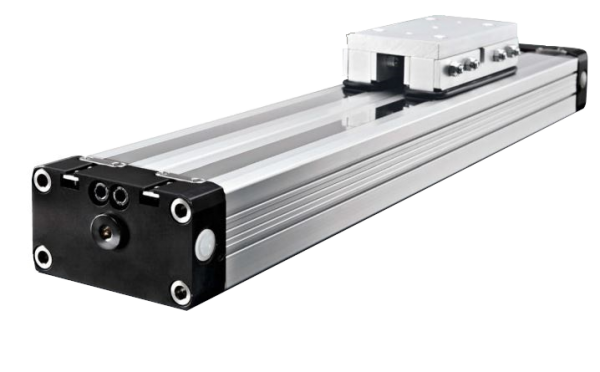

Zuigerstangloze cilinder DUO96
Dubbelwerkend
Diameter: van 25 tot 32 mm
Type: Zuigerstangloze cilinder, dubbelwerkend, direct kracht overbrenging
Min./max. slag: 100 – 5700 mm
Werkdruk: max. 0,5 ÷ 8 bar
Werktemperatuur: -10 °C ÷ +80 °C

De zuigerstangloze cilinder DUO 96 is ruimtebesparend en bruikbaar in horizontale, verticale en diagonale bewegingen. De cilinder is geschikt voor hoge belastingen en hoge snelheden. Lange slagen zijn mogelijk, tot 5700 mm. De krachten aan beide uiteinden van de zuiger zijn gelijk. Het ontwerp van de zuiger is zo gemaakt dat het binnenste deel via de gleuf mechanisch verbonden is met het buitenste deel ervan. Daarom verloopt de krachtoverbrenging als volgt: luchtdruk zuigeroppervlak, zuiger (binnenste deel), zuigerbrug (buitenste deel), slede. De cilindersleuf is afgedicht door een nauwkeurig geslepen stalen binnenband. De binnenband wordt op zijn plaats gehouden door magneetstrippen die aan beide zijden van de sleuf zijn geplaatst. Daarnaast is er een buitenste stalen band die de sleuf bedekt om stof buiten de binnenruimte van de cilinder te houden. Zowel tijdens de zuigerbeweging als tijdens stilstand, worden beide staalbanden direct na de zuigerafdichting opgetild en door de zuigerbrug geleid door middel van een apart eigen geleidingskanaal.

De zuigerstangloze cilinder DUO96 heeft de volgende eigenschappen:

  • Verdubbeling van kracht en moment
  • Gelijke krachten in beide richtingen
  • Bruikbaar in horizontale, verticale en diagonale bewegingen
  • Slaglengte tot 5700mm!
  • Ruimtebesparend
  • Snelle acceleratie en hoge snelheden.
  • Verdraaiing vrije- directe krachtenoverbrenging.
Volledige omschrijving

Downloads

Meer informatie over de Zuigerstangloze cilinder DUO96 van Almotion. Download 3D bestanden in .stp formaat of alle technische tekeningen en gegevens gegevens in .PDF-formaat.
