CI loopwielgeleiding

Compacte loopwielgeleiding

CI rail bouwgrootte (mm)
Lengte CI rail (mm)

112,68

excl. BTW | 0,00 incl. btw

Algemene omschrijving

*let op: eerste leveringen medio september 2022

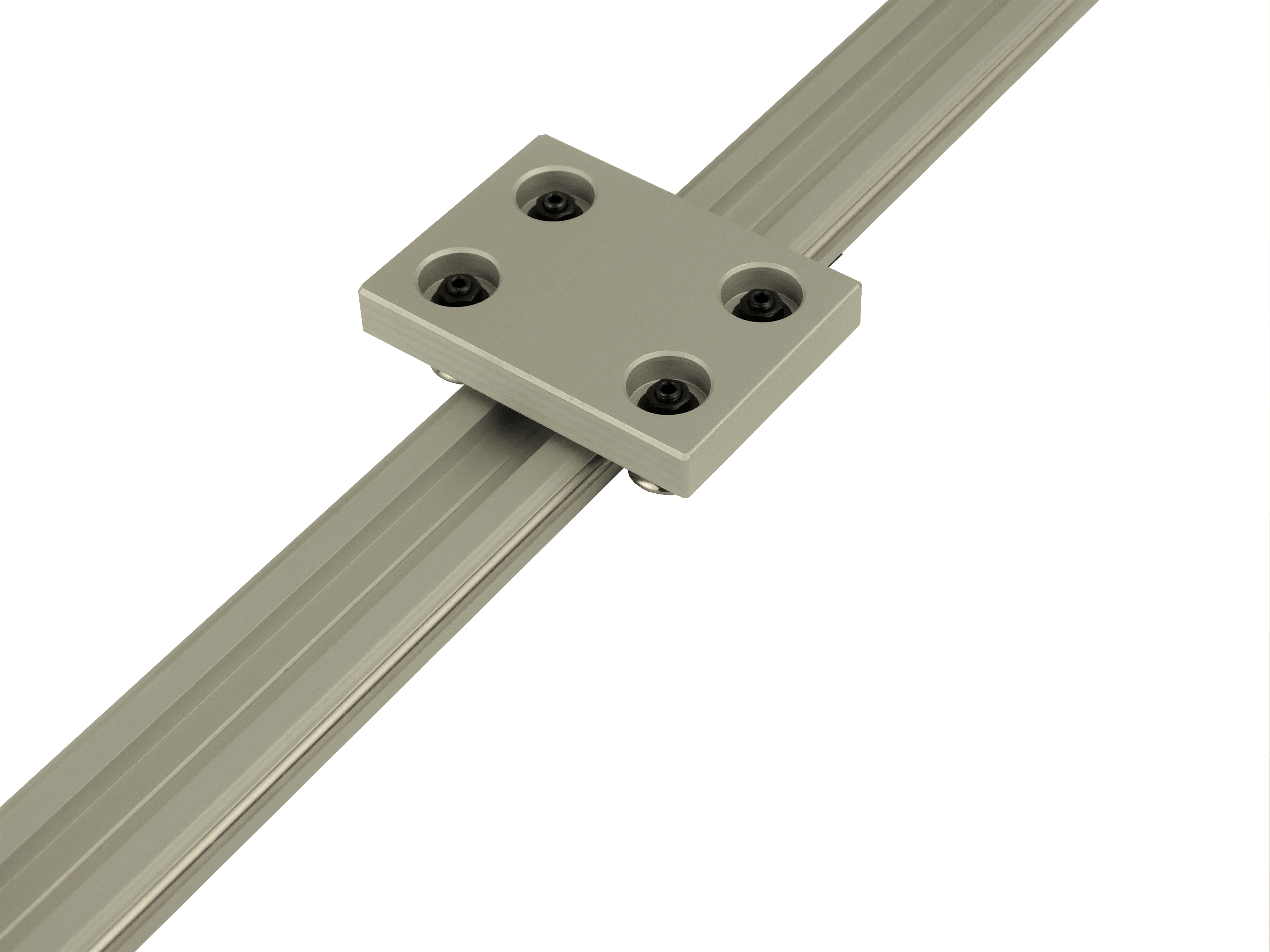

De CI loopwielgeleiding is een compacte uitvoering. In onze webshop leveren wij de CI-serie in 32 en 42 mm breedte.
Deze loopwielgeleiding is voorzien van één slede. Klik hier voor een extra slede.

Deze lineaire geleiding bestaat uit een aluminium profiel met aan de binnenzijde twee 6 mm assen. Deze assen zijn gehard, verchroomd en geslepen (H6).

De slede van deze geleiding is voorzien van 3 geharde loopwielen. De middelste van deze drie loopwielen is excentrisch. Hiermee kunt u de de geleiding spelingsvrij maken. Bij zware beladingen kunt u er zelfs voor kiezen om hiermee een soort van voorspanning te creëren.

Het aluminium profiel is voorzien van een V-groef. Hierdoor kunt u eenvoudig gaten boren voor de montage van de geleiding.





De serie CI heeft 3 uitvoeringen:

  1. CI32
  2. CI42
  3. CI65

De nummers van deze loopwielgeleiding staan voor de breedte van het aluminium profiel.

Volledige omschrijving

Downloads

Meer informatie over de CI loopwielgeleiding van Almotion.
