IP waarde

Wat is een IP waarde of IP klasse?

Bij gebruik van pneumatiek of lineair kan het van belang zijn om te weten of onze producten bestand zijn tegen vuil, water en contactschade. De bescherming hiervoor drukken we uit in een IP waarde. De letters IP staan voor Ingress Protection. Hiermee wordt bedoeld de beschermingsgraad tegen invloeden van buitenaf.

Door de grote diversiteit in gebruiksomstandigheden is deze code voor verschillende waarden ontwikkeld. De nauwkeurige omschrijving vind je in de norm NEN-EN-60529.

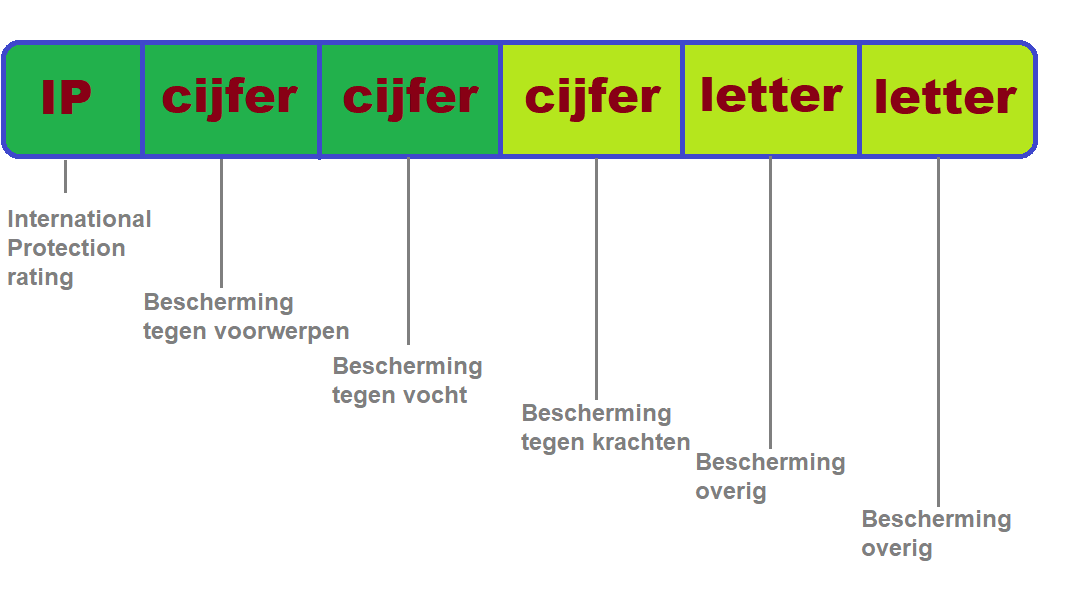

Iedere klasse heeft zijn eigen code (bekijk tabel 1). Een code bestaat uit een combinatie van 2 cijfers. Hierbij bestaat een mogelijkheid om nog een extra cijfer toe te voegen. Dit cijfer geeft de aan de bescherming tegen mechanische krachten. Deze wordt hier verder niet behandeld.

1. Het eerste cijfer geeft de bescherming aan tegen contactschade en het indringen van vuildeeltjes va buitenaf.
2. Het tweede cijfer geeft de bescherming tegen water aan.

Coderingen van het 1e cijfer:

• 0= Geen bescherming.
• 1= Bescherming tegen normale aanraking van bijvoorbeeld een hand. Diameter van het contactvlak is meer dan 50 mm. Geen bescherming tegen gerichte toegang tot deze delen. Bescherming tegen vaste deeltjes groter dan een diameter van 50 mm.
• 2= Bescherming tegen aanraking met vingers en middelgrote vaste deeltjes groter dan een diameter van 12,5 mm.
• 3= Bescherming tegen prikken en porren van bijvoorbeeld gereedschap. Bescherming tegen vaste deeltjes vanaf een diameter van 2,5 mm.
• 4= Bescherming tegen prikken en porren van bijvoorbeeld draadjes en gereedschap en andere deeltjes vanaf 1 mm.
• 5= Volledige bescherming tegen contact en grotere hoeveelheden stof.
• 6= Volledige bescherming tegen contact en stofdicht.

Coderingen van het 2e cijfer:

• 0= Geen bescherming.
• 1= Bescherming tegen verticaal vallende druppels.
• 2= Bescherming tegen verticaal vallende druppels onder een maximale hoek van 15°.
• 3= Bescherming tegen verticaal vallende druppels onder een maximale hoek van 60°.
• 4= Spatwaterdicht vanaf alle zijden.
• 5= Sproeiwaterdicht vanaf alle zijden.
• 6= Waterdicht vanaf alle zijden gedurende tijdelijke grote hoeveelheid water.
• 7= Waterdicht bij kort onderdompelen.
• 9= Waterdicht bij langdurig onderdompelen.

Welke IP klasse moet je gebruiken voor binnen?

Voor droge binnenruimtes gebruik je een waarde vanaf IP20.
Voor vochtige ruimtes gebruik je een waarde vanaf IP44. Vochtige ruimtes zijn ruimtes waar met vloeistoffen wordt gewerkt. Denk hierbij aan keukens, badkamers en industriële installaties waar met vloeibare stoffen wordt gewerkt. Blootstelling aan waterstralen moet minstens IP65 zijn.

Welke IP klasse moet je gebruiken voor buiten?

Voor buiten gebruik je minstens een waarde van IP23. Voorwaarde is wel dat er enige vorm van beschutting moet zijn. Denk hierbij aan bijvoorbeeld een overkapping of iets dergelijks. Apparaten die direct blootgesteld worden aan wind en neerslag moeten voorzien zijn van waarde van tenminste IP54.

Opmerking

De hierboven genoemde voorbeelden en richtlijnen zijn door ons samengesteld en geven niet een volledig beeld. Voor complete en gedetailleerde richtlijnen verwijzen wij naar de norm IEC 60529. Indien u twijfelt welke IP waarde u moet toepassen raadpleeg altijd een deskundige.
