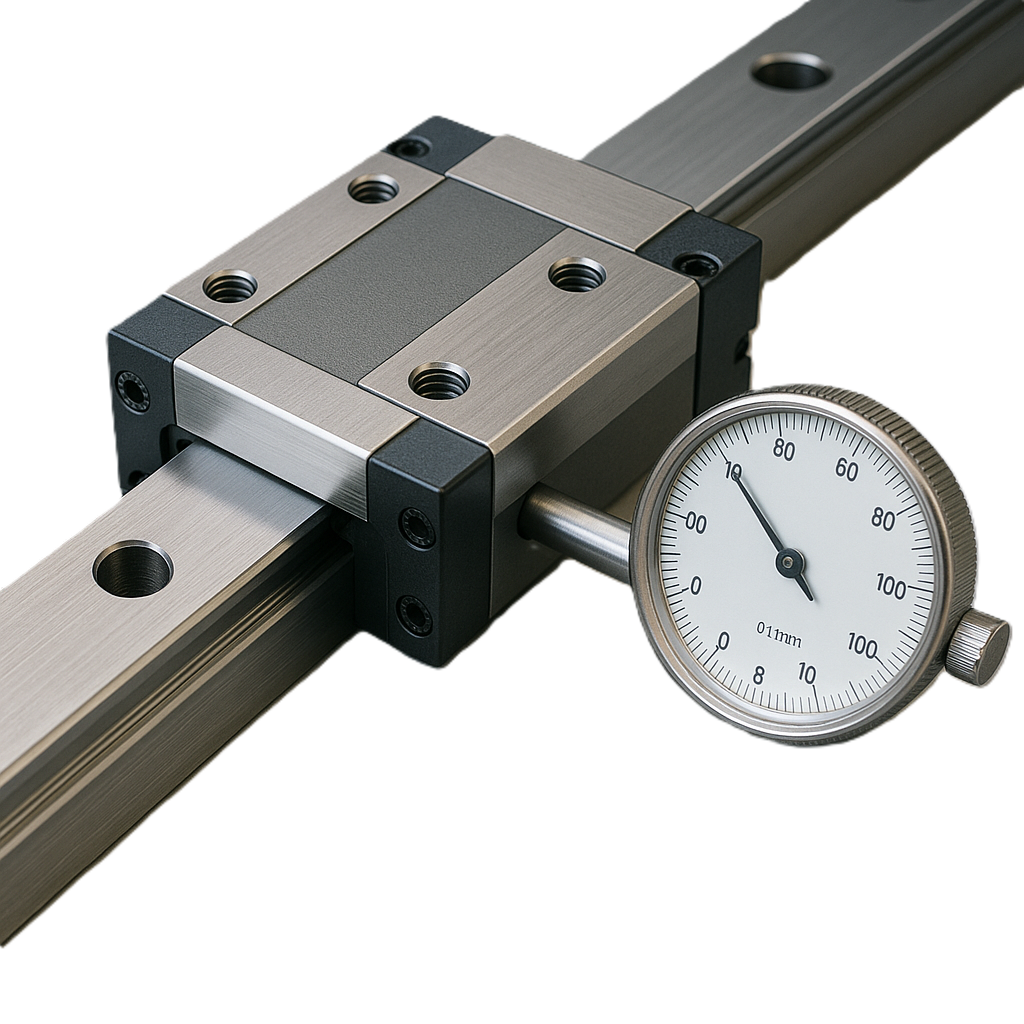

Nauwkeurigheid profielrailgeleiding

Waarom de nauwkeurigheid van een profielrailgeleiding zo belangrijk is.

Bij de keuze voor een lineaire geleiding kijk je meestal eerst naar de gebruikelijke waarden zoals belastbaarheid, afmetingen en smering. Dit is heel logisch maar wellicht is het ook verstandig om de nauwkeurigheidsklasse toe te voegen aan dit rijtje. Die bepaalt niet alleen hoe precies alles loopt, maar ook hoe lang het meegaat en hoe betrouwbaar het systeem presteert.

Wat betekent ‘nauwkeurigheid’ bij profielrailgeleidingen?

Meestal gaat nauwkeurigheid over positionering of herhalingsnauwkeurigheid. Technisch gezien draait het bij nauwkeurigheidsklassen om de toleranties tussen de profielrail en loopwagen.

Wat we graag willen weten als technicus is:

• Hoe soepel en stabiel de beweging verloopt

• Hoe goed de belasting wordt verdeeld

• En hoe het systeem zich onder belasting gedraagt

De nauwkeurigheidsklasse of precisieklasse wordt bepaald aan de hand van 5 belangrijke kenmerken

• • Parallelafwijking

    De afwijking tussen referentieoppervlakken van de rail en de loopwagen over de gehele lengte.
    Bijvoorbeeld: bij 2 meter rail is de afwijking vaak max. 30 micron (dit is ongeveer de dikte van een haar).

  • Hoogtetolerantie

    De verticale afstand tussen montagevlak en de loopwagen. Dit is belangrijk voor uitlijning met andere componenten.

  • Hoogteverschil tussen sledes

    Bij meerdere wagens op één rail beïnvloedt dit de loopkwaliteit en belastingverdeling.

  • Breedtetolerantie

    De zijwaartse afwijking tussen railzijde en referentievlak van de wagen. Breedteverschil tussen geleidingen

    Belangrijk bij parallelle geleidingen. Hierbij is het zeer belangrijk om te streven naar een exacte uitlijning.
    Kleine afwijkingen in deze waarden kunnen al leiden tot:
    • Verhoogde wrijving
    • Ongelijkmatige belasting
    •Vroegtijdige slijtage of zelfs vastlopen

Opmerking: In precisie/nauwkeurigheid zit het verschil tussen soepel lopen en vastlopen!

Het technische nut van de juiste nauwkeurigheidsklasse

De juiste klasse kiezen is belangrijk voor een betrouwbare toepassing van lineaire geleidingen. Een verkeerde keuze bijvoorbeeld leiden tot:

• • • • • • • • • Spanningen in de constructie

                • Slechte herhalingsnauwkeurigheid

                • Snellere slijtage

Vooral bij toepassingen met meerdere loopwagens of parallelle profielrails kan een verkeerde nauwkeurigheid al snel grote gevolgen hebben.

Overzicht van gangbare nauwkeurigheidsklassen

De meeste fabrikanten hanteren 4 tot 6 standaardklassen. Namen verschillen per merk, maar het principe is gelijk: hoe hoger de klasse, hoe strakker de toleranties.

Veelgebruikte aanduidingen:

• • • • • • • • • Bosch Rexroth, THK, TBI, IKO:
                  N= normaal, standaard precisie
                  H= hoge precisie, hogere nauwkeurigheid dan de “N”.
                  P= precisieklasse, hogere nauwkeurigheid dan de “H”.
                  SP= superprecisie, meest veeleisende toepassingen
                  UP= ultra precisie, toepassingen die geen afwijking mogen hebben

                • Schaeffler / INA:
                  G4= normaal, standaard
                  G3= hogere nauwkeurigheid
                  G2= nog hogere nauwkeurigheid
                  G1= superprecisie
                  G0= ultraprecisie, hoogste nauwkeurigheid

De tolerantiewaarden liggen over meestal dicht bij elkaar, ook al gebruiken fabrikanten andere codes.

Let op:
‘hogere nauwkeurigheidsklasse = meer vergevingsgezind’  klopt niet

Een misvatting die nog steeds veel voorkomt is dat een ultra-precieze geleiding fouten in het montagevlak wel opvangt. Dit klopt niet!!
Hoe nauwkeuriger de geleiding, hoe kritischer de montage wordt.

Een zeer nauwkeurige lineaire geleiding op een niet gevlakte of kromme basis is vragen om problemen. Hierdoor ontstaan spanningen, scheefloop, snellere slijtage of zelfs het niet functioneren van een lineaire geleiding.

〉〉〉 Wil je graag het verschil weten tussen nauwkeurigheid en herhalingsnauwkeurigheid?
Lees dan dit artikel. 〈〈〈
