Reedcontact

Het verschil tussen Reedcontacten en Solid state relais

Reedcontacten en solid state relais (SSR) zijn cilindersensoren die werken met behulp van een magneetband op de zuiger. De sensor wordt gemonteerd op de cilinderbuis. Wanneer deze elkaar passeren wordt de sensor geactiveerd. De sensor kan op iedere plaats op de cilinder geplaatst worden afhankelijk over welke positie je informatie wenst.
Dit signaal kun je gebruiken voor meerdere doeleinden. Je kunt bijvoorbeeld een andere handeling in het proces aansturen die volgt op de huidige handeling. Je kunt ook eventuele veiligheidsmaatregelen in gang laten zetten. De sensor kan je ook gebruiken als meetpunt of begrenzer van de cilinderslag.
Deze sensoren worden op veel plaatsen toegepast binnen Almotion. Een reedcontact is de meest toegepaste sensor binnen zowel pneumatiek als de lineaire eenheden.

Hoe werkt een Reedcontact?

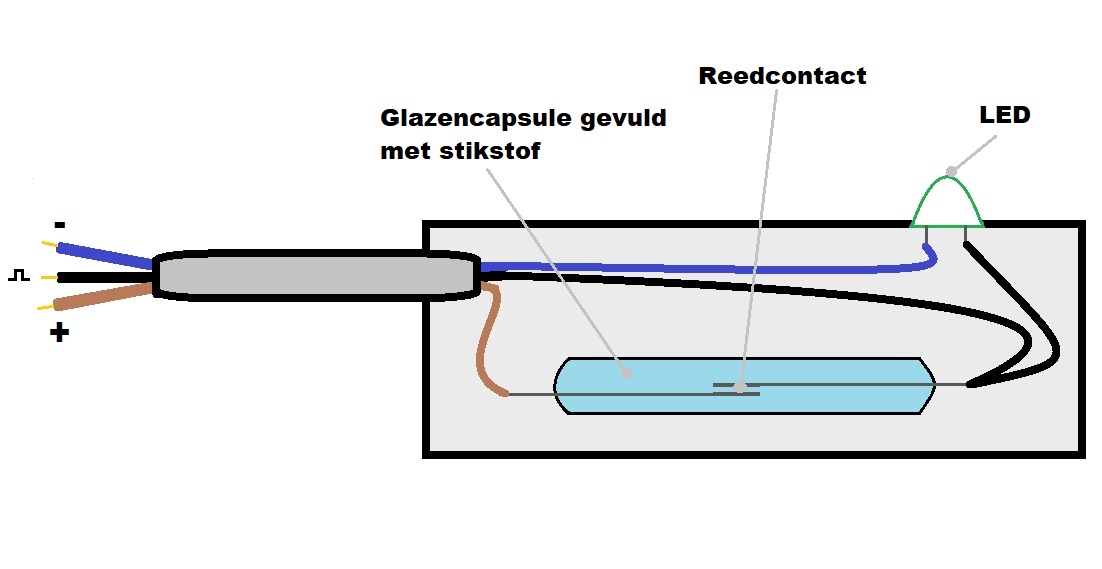

Een Reedcontact bestaat uit twee overlappende metalen strips die door middel van magnetisme tegen elkaar kunnen komen. Deze schakeling is luchtdicht verpakt in een glazen buisje. In dit buisje zit een inert gas (bv stikstof) of is geheel vacuüm. Dit laatste wordt vooral gedaan bij hoge stuurstromen. Het gas zorgt ervoor dat er geen vonken ontstaan waardoor de schakelcontacten niet inbranden.

Klik op de afbeelding om te vergroten

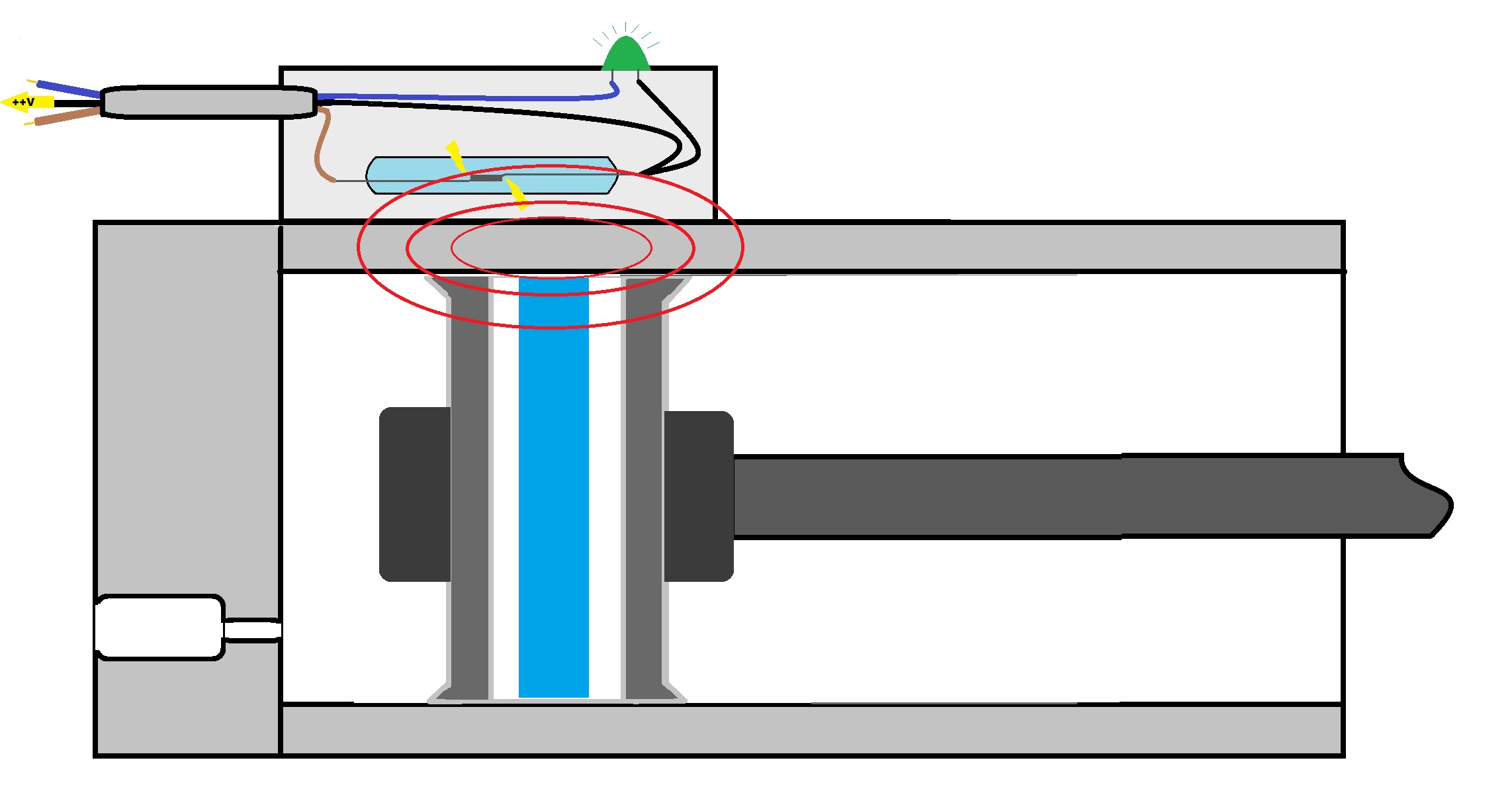

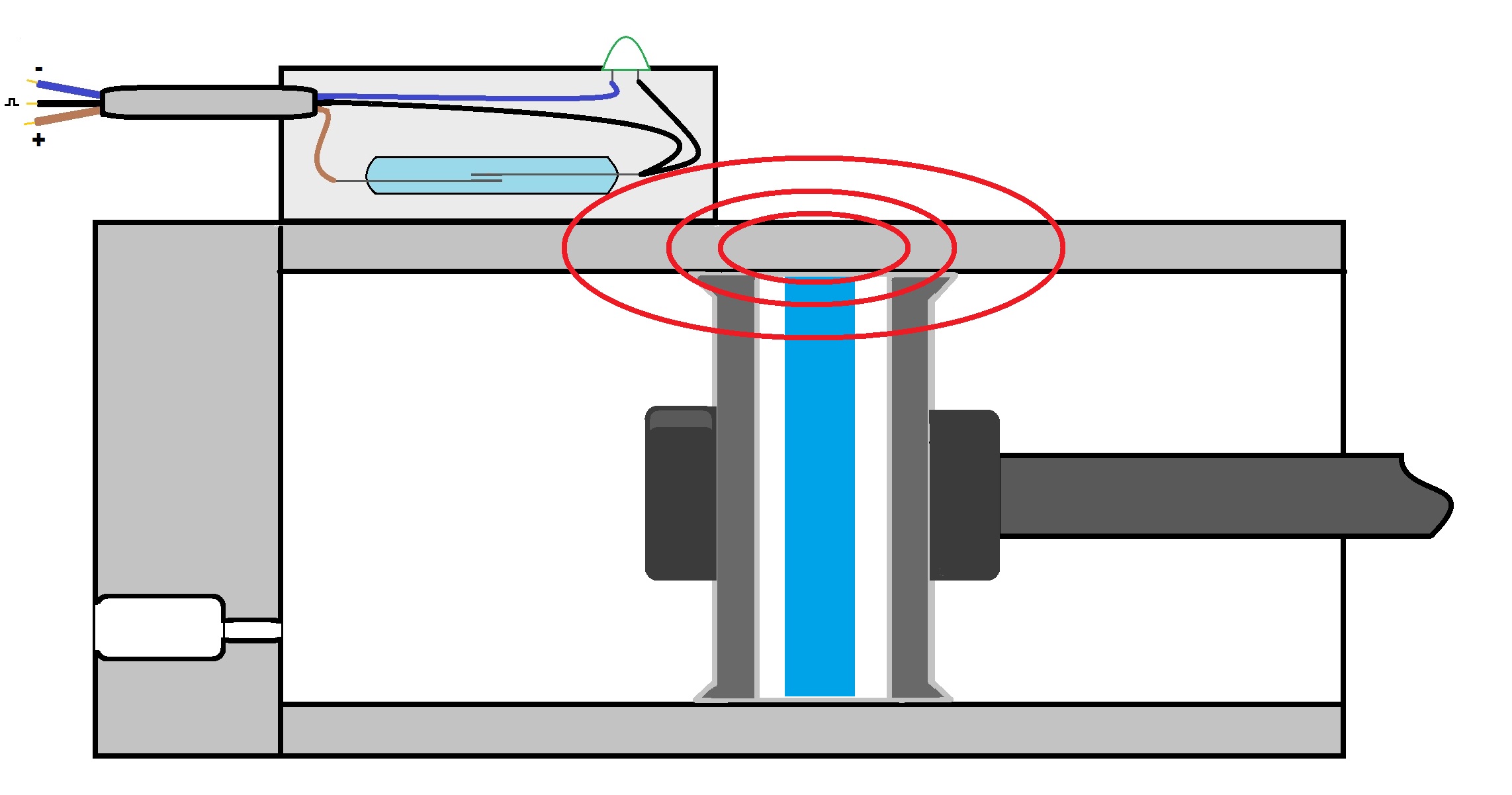

Indien bijvoorbeeld een cilinder, waarbij de zuigerstang is voorzien van een magneetstrip, langs deze metalen strips komt worden deze tegen elkaar getrokken en ontstaat er een verbinding. Deze metalen strips gaan weer los als het magnetisch veld weg is. Hierdoor wordt de verbinding verbroken.

Klik op de afbeelding om te vergroten

Klik op de afbeelding om te vergroten

Voordelen van Reed contacten zijn:

• Gemakkelijk in gebruik
• Gunstige prijs
• Lange levensduur (20-50miljoen cycli)
• Vuil en oxidatie bestendig
• Nauwkeurig
• Toepasbaar bij brandgevaarlijke stoffen
• Ook leverbaar voor een ATEX omgeving

Nadelen van Reed contacten zijn:

• • Glazen behuizing kan breken
  • Niet beschermd tegen overbelasting, omgedraaide polariteit en kortsluiting
  • Metalen strips kunnen na verloop van tijd gaan “kleven”

Animatie van de werking van een Reedcontact:

Hoe werkt een Solid state relais (transistor)?

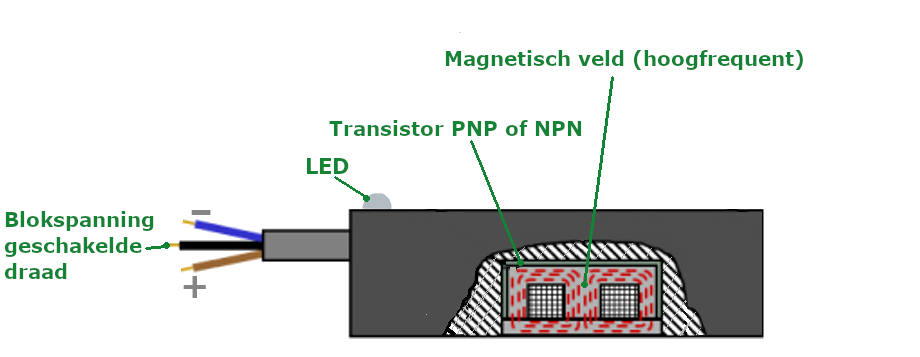

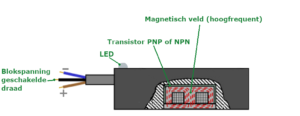

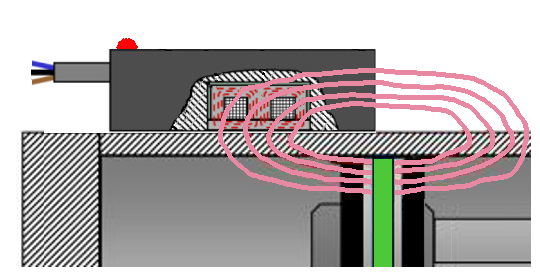

Een SSR heeft een standaard weerstand. Als de weerstand veranderd door een veranderend magnetisch veld krijg je een uitgaand signaal vanuit de sensor. Dit signaal komt tot stand door 4 magneto resistieve sensoren die met elkaar verbonden met een zeer gevoelige elektrische brugschakeling. Als de weerstand van één van de vier sensoren veranderd door toedoen van een veranderend magnetisch veld, wijzigt ook de brugspanning. Om een uitgaand signaal te krijgen wordt deze spanningsverandering versterkt.

Klik op de afbeelding om te vergroten

Klik op de afbeelding om te vergroten

Het grote verschil met een Reed contact is dat een SSR geen mechanische componenten heeft waardoor er geen slijtage optreed.
Voordelen zijn dus zeker zijn lange levensduur en een goede bescherming tegen overbelasting. Een ander voordeel is dat deze schakeling onmogelijk kan “vonken”.
Nadelen zijn de prijs en de eventuele warmteontwikkeling. Een ander nadeel is dat bij een AC schakeling is de timing van het schakelen van (inductieve) elektromotoren. Er is een mogelijkheid dat deze niet altijd exact kan zijn.
