Trapeziumspindel

Een trapeziumspindel heeft een spindelas  voorzien van een trapezium profiel. Deze is hoekig en niet rond zoals bij een kogelomloopspindel.
De spindelmoer draait niet mee maar gaat lineair over de spindelas. De moer is meestal gemaakt van brons of kunststof om deze soepel te laten glijden over de trapezium-as.
Doordat moer en as goed op elkaar aansluiten is de lineaire beweging vrij stroef wat ook de bedoeling is. Hierdoor heeft de moer ook een enigszins zelfremmende werking door de relatief hoge wrijving.

Bovenstaande zorgt ervoor dat de trapeziumspindel duidelijk minder soepel loopt ten opzichte van een kogelomloopspindel. Door deze eigenschappen is deze spindel uitermate geschikt voor klem- en verstelinrichtingen. Wilt u een zeer soepel lopende lineaire beweging dan moet u naar een kogelomloopspindel.

De maatvoering van een Tr-spindel wordt in een gestandaardiseerde aanduiding weergegeven. Meestal is dit in de ISI 2904 of de DIN103 norm.
Voorbeeld: Tr16x4

• Tr = trapeziumdraad
• 16=buitendiameter van de spindel in mm gemeten op de schroefdraad
  Dit is de diameter van de schroefdraad
• 4= spoed in mm.
  Dit is de lineaire afstand die de moer aflegt bij exact een volledige rotatie van de spindel.
  Als we praten over leiding i.p.v spoed praten we meestal over een meerdraads of meergangige spoed

Soms wordt er ook wel gesproken over een asdiameter of kerndiameter. Dit is de diameter van de spindelas gemeten tussen de draadflanken. Dus eigenlijk zonder de schroefdraad. Deze maat heeft men nodig voor eventuele sterkteberekeningen en kun je vinden in de verdere specificaties van de trapeziumspindel.

Meerdraads trapeziumspindel

Deze gebruik je om een hogere snelheid te kunnen halen.

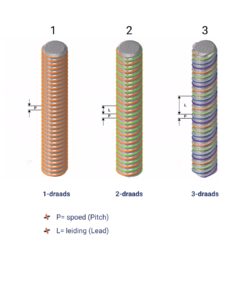

• Elke kleur is een aparte draad
• De spoed is de afstand tussen twee parallelle draden
• De leiding is de totale verplaatsing per omwenteling

Voorbeeld : Tr16x8P4

• TR16= buitendiameter 16 mm
• P4= spoed van 4 mm
• L8= leiding van 8 mm (tweedraads)

Bij één volledige omwenteling verschuift de moer 8 mm.
