Uitleg 2/2 ventiel

We hebben het over een 2/2 pneumatisch ventiel, en dan  over de varianten normally open (NO) en normally closed (NC).

Wat betekent “2/2”?

2/2 staat voor:

• 2 poorten (één inlaat en één uitlaat)
• 2 standen (open of dicht)

Dus: een simpel ventiel dat óf lucht doorlaat, óf afsluit. Geen extra poorten, geen ingewikkelde sturing.

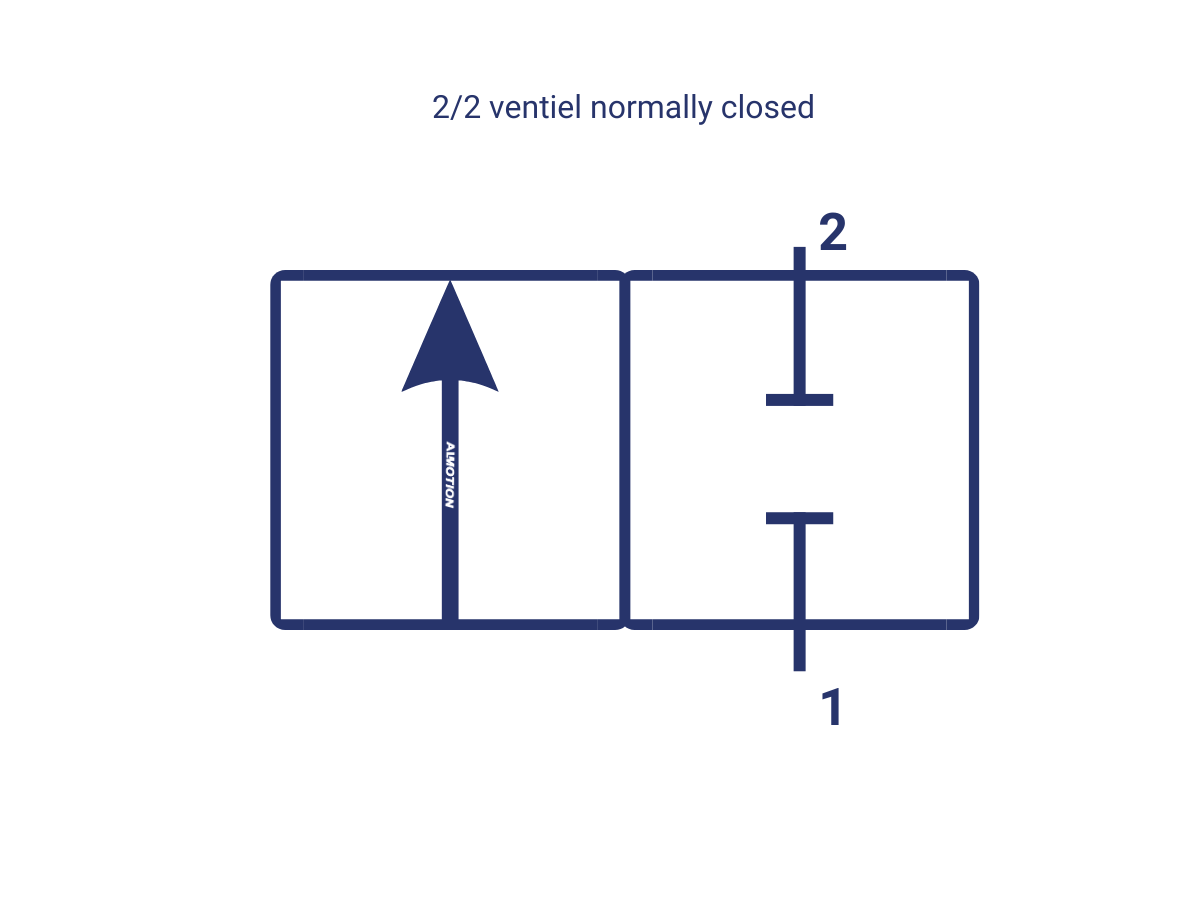

Normally Closed (NC)

Normaal gesloten betekent:
➡️ In rusttoestand (zonder aansturing) is de luchtstroom afgesloten.

Hoe werkt het?

• Zonder luchtdruk/stroom op de spoel = ventiel is dicht → geen lucht doorstroming.
• Met aansturing (bijv. elektrisch signaal) = ventiel opent → lucht stroomt door.

Toepassing:

• Veiligheidssituaties: je wilt dat alles stilvalt als er geen aansturing is.
• Bijvoorbeeld bij een persluchtcilinder die alleen moet bewegen bij een signaal.

🛠 Vergelijking: Denk aan een waterkraan die dicht blijft totdat je ‘m bewust opendraait.

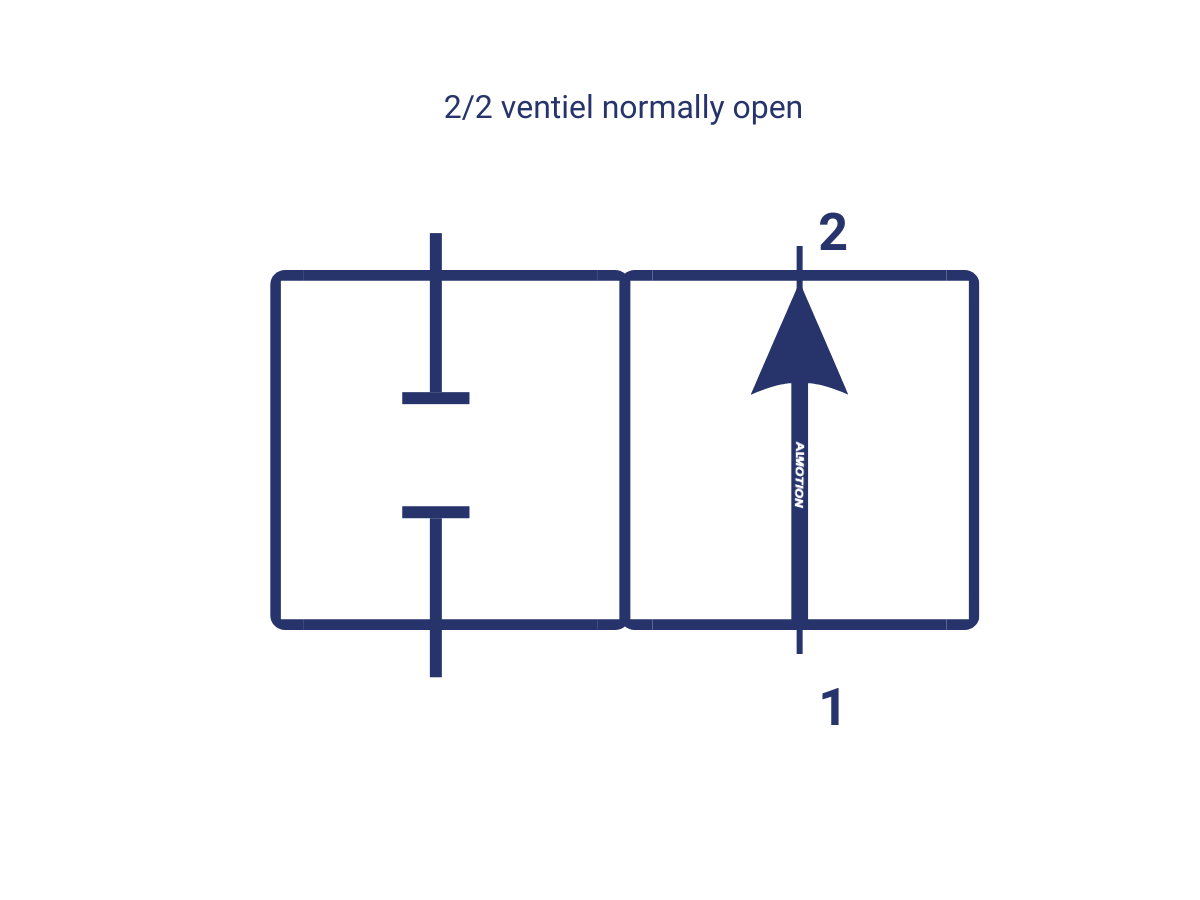

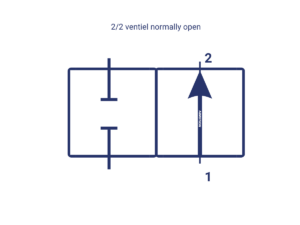

Normally Open (NO)

Normaal open betekent:
➡️ In rusttoestand (zonder aansturing) is de luchtstroom open.

Hoe werkt het?

• Zonder aansturing = ventiel is open → lucht stroomt vrij door.
• Met aansturing = ventiel sluit → luchtstroom stopt.

Toepassing:

• Koelsystemen of beluchting: waar lucht altijd moet stromen, tenzij je ‘m actief wilt afsluiten.
• Bijvoorbeeld voor een blaaslucht op een transportband.

🛠 Vergelijking: Een kraan die standaard openstaat, tenzij je ‘m dichtdraait.

Samengevat in één tabel:
