X-Y-Z-as

Om over ruimtelijke dimensies te communiceren heb je een X-Y-Z-as nodig.

Deze 3 assen beschrijven de hoogte, breedte en diepte. In de machinebouw gebruiken we deze manier van beschrijven ook. Echter geven we ze verschillende waarden en/of betekenissen. Helaas zijn hier geen gestandaardiseerde regels voor.
Bij Almotion praten we altijd over de X-as als zijnde de eerste as die je tegenkomt. Dit is meestal ook de as die aan “de wereld”* gemonteerd is. De Z-as is de verticale as in een samenstelling van lineaire eenheden.
De “basis” is waar de voet van het aangedreven element op gemonteerd is.

Hierdoor is het altijd belangrijk om van tevoren af te spreken met welke as we wat aanduiden.

In de communicatie over de X-Y-Z-as kan een handigheidje je misschien helpen:

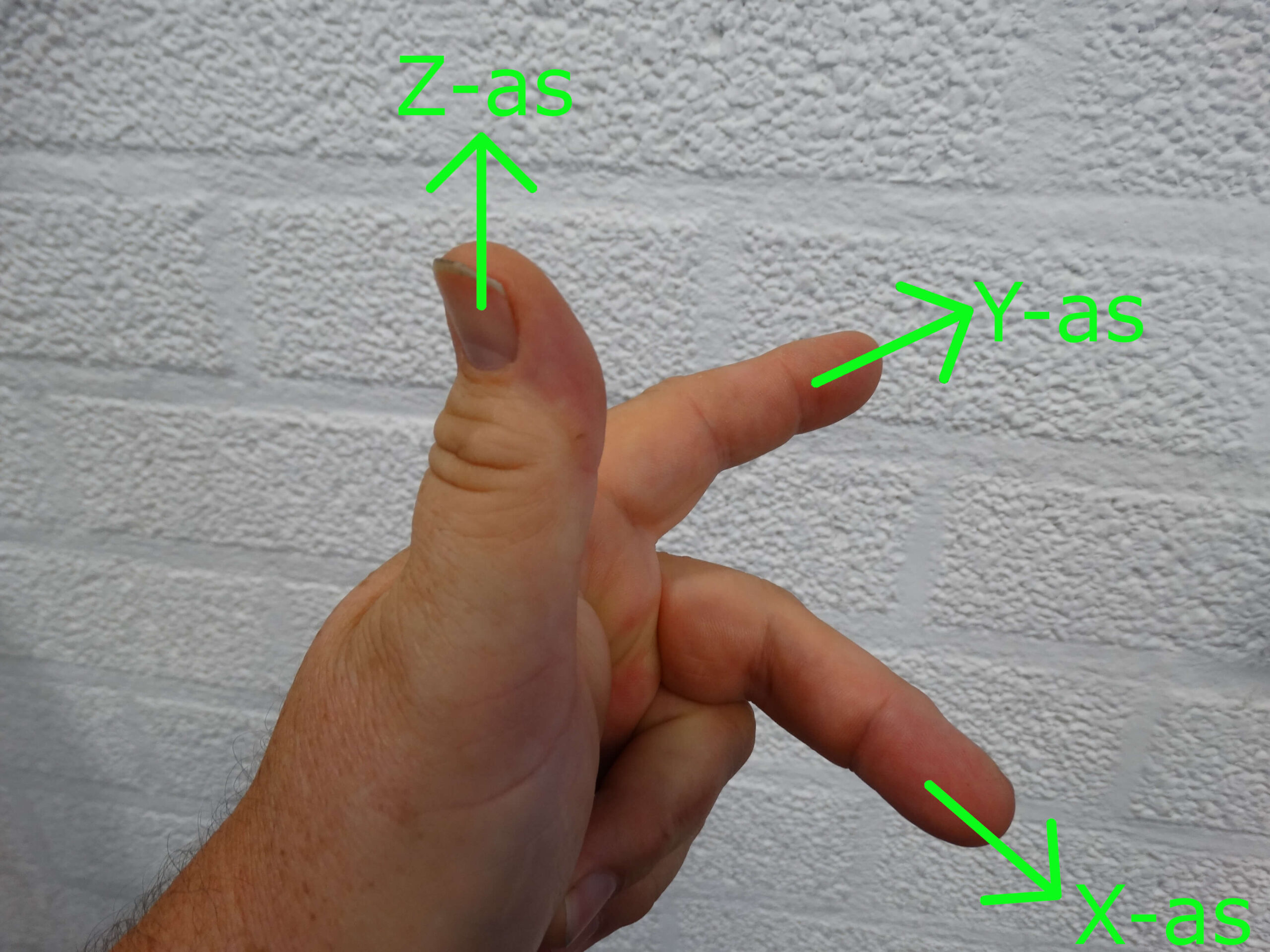

Houdt je hand als een pistool en zet je middelvinger ‘haaks’ op je wijsvinger. Je middelvinger is de X-as, je wijsvinger is de Y-as en je duim is de Z-as. Spreek  altijd goed van te voren af welke naam je aan een as geeft.

* Wanneer een object aan “de wereld” wordt gemonteerd, impliceert dit dat het object in kwestie niet zal bewegen of verschuiven omdat het vastzit aan een onbeweeglijk referentiepunt.
Denk hierbij aan bijvoorbeeld het monteren van een machineonderdeel aan de grond of een stevige basisplaat.
Hierdoor kan men eenvoudigere modellen en berekeningen maken, omdat de krachten en bewegingen van andere delen van het systeem worden geanalyseerd ten opzichte van dit vaste punt.
