LT55 serie

Lineaire eenheid LT55 is een compacte “gesloten” unit van Lineairtechniek.

Het profiel is 55 mm breed en voorzien van een lineaire geleiding met een profielrail. Deze rail is voorzien van twee loopwagens. De partiële afdichting gebeurd met behulp van de tandriem van het type 25AT10.

De specificaties:

Lees verder

Er zijn 1 product gevonden

Branche
Gewicht
Merk
Snelheid
Foto
Naam
Categorie
Merk
1 producten
LT55-TR-S15D
LT55-TR-S15D
Profielbreedte 55mm - Gesloten unit - Tandriem 25AT5
LT55 serie
Almotion

LT55 serie

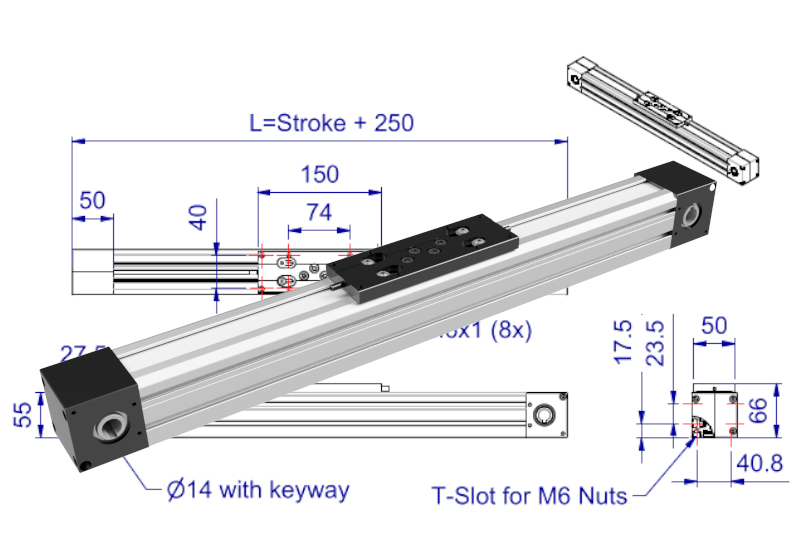

Technische gegevens van de Lineaire eenheid LT55 van Lineairtechniek

LT55-TR-S15D*
Maximale slag mm 5.730
Maximale snelheid mm/s  3.000
Maximale acceleratie m/s2 30
No load torque Nm 0,9
Herhalingsnauwkeurigheid mm ±0,1
Afstand per omwenteling mm 150
Gewichten lineaire eenheid
0 mm slag Kg 3,69
+ per 100mm slag Kg 0,40
+ slede Kg 0,97
​Belastingscapaciteit
Mx Nm 106
My Nm 106
Mz Nm 40
Fx N 1.200
Fy N 3.400
Fz N 3.600

*D is voor dubbele kogelomloopwagen
