Lineaire loopwielgeleidingen

Een lineaire loopwielgeleiding bestaat uit een aluminium profiel met daarin twee geharde en geslepen assen. Over deze assen loopt een slede met geharde en geslepen loopwielen. Deze geleiding is uitermate geschikt voor hoge snelheden en versnellingen.  Ook is deze zeer geschikt om te gebruiken in minder schone werkomgevingen.

De loopwielgeleiding verdelen we in drie groepen:

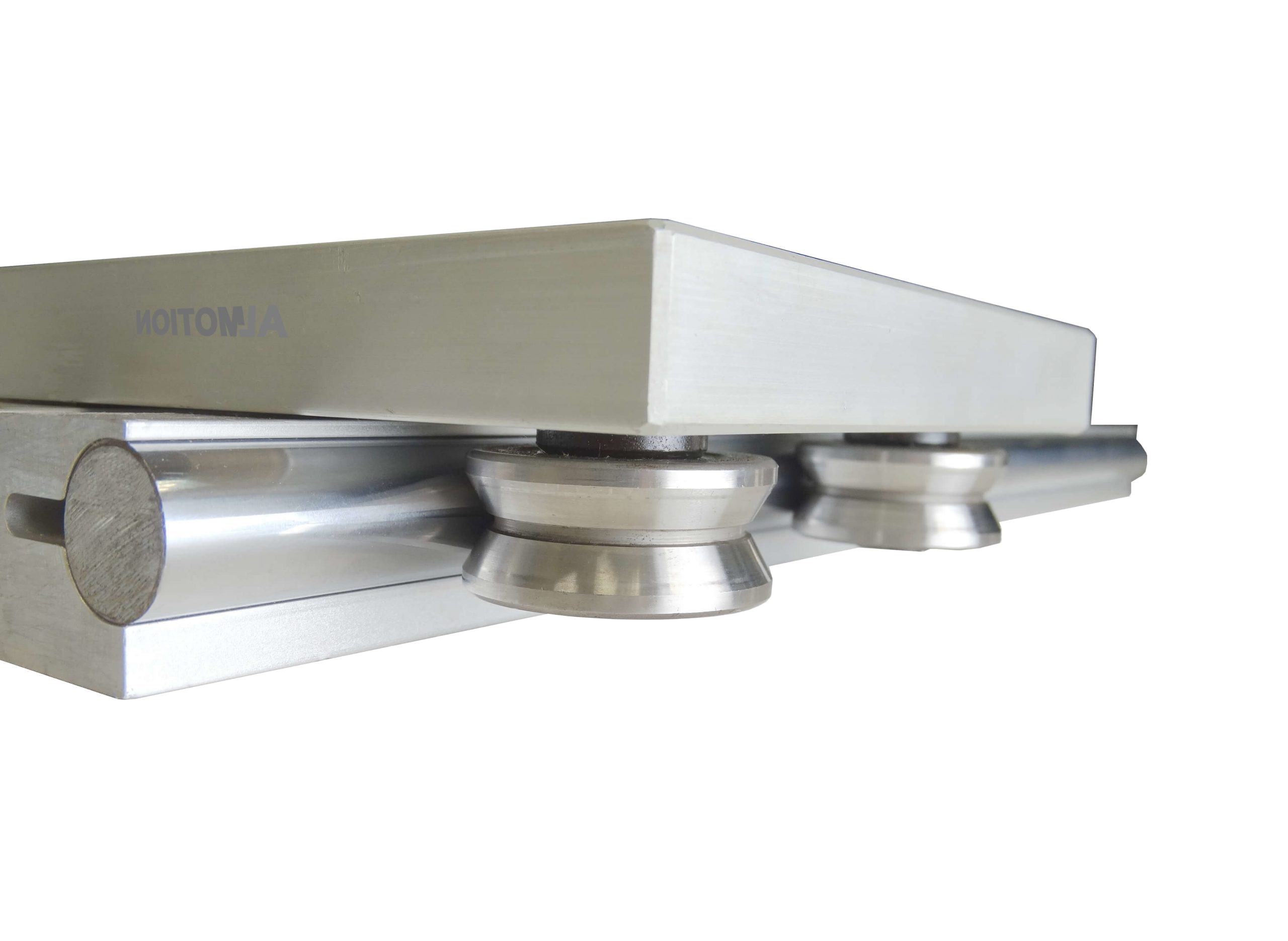

  1. Standaard loopwielgeleiding
    Deze loopwielgeleiding bestaat uit een aluminium profiel met aan de buitenzijde twee assen waar een slede met 4 loopwielen over beweegt.

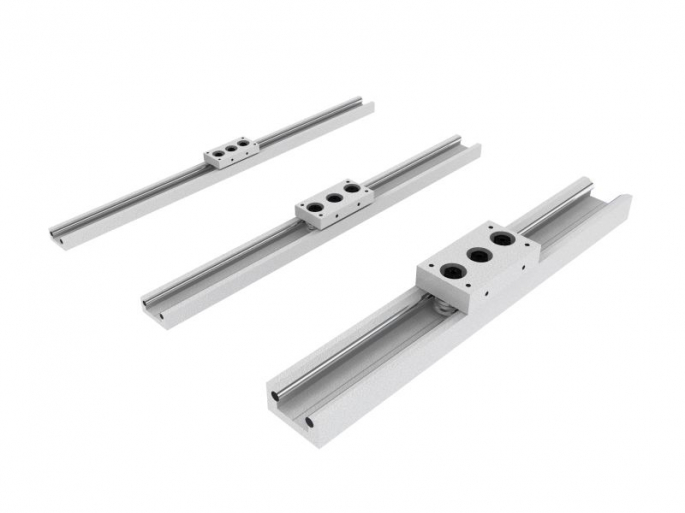

  2. Compacte loopwielgeleiding
    Deze loopwielgeleiding bestaat uit een aluminium profiel met aan de binnenzijde twee assen waar een slede met drie loopwielen beweegt.

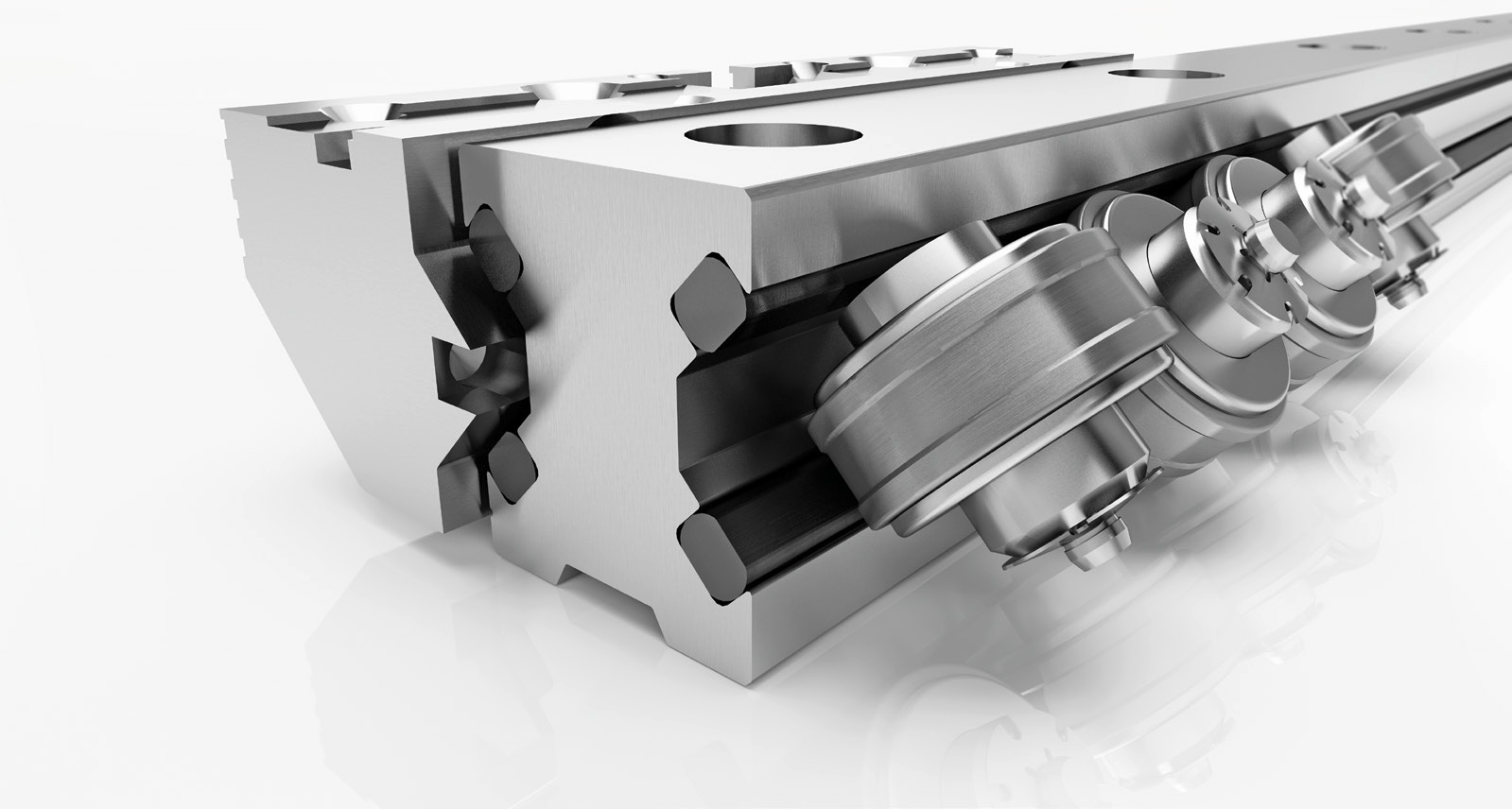

  3. Franke loopwielgeleiding
    Deze loopwielgeleiding bestaat uit een aluminium rail waarover een cassette met speciale looprollen beweegt.
Lees verder

Er zijn 14 producten gevonden

Foto
Naam
Categorie
Merk
14 producten
RVS lineaire loopwielgeleiding
RVS lineaire loopwielgeleiding
C-rail, AISI 304
RVS C-rail met loopwielen
Almotion
Loopwiel geleiding CI
Loopwiel geleiding CI
De lineaire compacte loopwiel geleiding CI heeft twee assen in één aluminium profiel met een slede voorzien van 3 loopwielen
Compacte loopwielgeleiding
Almotion
Loopwiel geleiding AD serie
Loopwiel geleiding AD serie
De lineaire loopwiel geleiding AD heeft twee assen in één aluminium profiel met een slede voorzien van 4 loopwielen
Standaard loopwielgeleiding
Almotion
Loopwiel geleiding AV serie
Loopwiel geleiding AV serie
Lineaire loopwiel geleiding van de AV serie heeft twee assen in één aluminium profiel met een slede voorzien van 4 loopwielen
Standaard loopwielgeleiding
Almotion
Loopwiel geleiding AG serie
Loopwiel geleiding AG serie
Deze zware lineaire loopwiel geleiding heeft twee assen in één aluminium profiel met een slede voorzien van 4 loopwielen
Standaard loopwielgeleiding
Almotion
Loopwiel geleiding AV6 serie
Loopwiel geleiding AV6 serie
Lineaire loopwiel geleiding van de AV6 serie heeft twee 6 mm assen in één aluminium profiel met een slede voorzien van 4 loopwielen
Standaard loopwielgeleiding
Almotion
Loopwiel geleiding AS serie
Loopwiel geleiding AS serie
Lineaire geleiding met twee aparte assen en daartussen een slede
Standaard loopwielgeleiding
Almotion
Franke FDA lineaire geleiding
Franke FDA lineaire geleiding
Standaard serie met een cassette en een aluminium rail
Franke loopwielgeleiding
Franke
Franke FDB lineaire geleiding
Franke FDB lineaire geleiding
Standaard serie met een cassette en een aluminium rail met minder draagvermogen.
Franke loopwielgeleiding
Franke
Franke FDC lineaire geleiding
Franke FDC lineaire geleiding
Niet corrosieve loopwiel geleiding
Franke loopwielgeleiding
Franke
Franke FDD lineaire geleiding
Franke FDD lineaire geleiding
Anti magnetische loopwiel geleiding
Franke loopwielgeleiding
Franke
Franke FDE lineaire geleidingen
Franke FDE lineaire geleidingen
Smeermiddelenvrije loopwielen geleiding
Franke loopwielgeleiding
Franke
Franke FDG lineaire geleiding
Franke FDG lineaire geleiding
Niet corrosieve loopwiel geleiding met minder draagvermogen
Franke loopwielgeleiding
Franke
Franke FDH lineaire geleiding
Franke FDH lineaire geleiding
Extra hoge snelheden lineaire loopwielgeleiding
Franke loopwielgeleiding
Franke

Lineaire loopwielgeleidingen

Algemene informatie over onze loopwielgeleiding

Omgevingsfactoren
De lineaire loopwielgeleidingen van Almotion zijn goed inzetbaar bij toepassingen in een vervuilende omgeving. Denk hierbij aan houtbewerkingsmachines, verspaningsmachines en machines waarbij hun productieproces veel stof of andersoortig afval produceert die op de lineaire geleiding terecht kan komen. De geleidingen zijn ook leverbaar met RVS assen en RVS loopwielen.

Snelheid
Deze loopwielgeleidingen zijn uitermate geschikt voor hoge snelheden en hoge versnellingen en vertragingen. Snelheden van 5 m/s en vertragingen tot wel 7 m/s zijn geen enkel probleem. Natuurlijk zijn er wel een aantal punten waar u rekening mee dient te houden. Denk hierbij aan o.a. gewicht, acceleratie, de gewenste nauwkeurigheid en de positie van de massa ten aanzien van de geleiding.

Werktemperatuur
De standaard werktemperatuur zit tussen de -20°C en de +80°C. Indien u andere  werktemperaturen wenst zijn er voor een aantal gevallen speciale loopwielen leverbaar

Afstellen van de loopwielen
De afstelling van de loopwielen is betrekkelijk eenvoudig. De loopwielgeleiding is altijd standaard voorzien van 2 niet verstelbare loopwielen en 1 of 2 verstelbare loopwielen. Een verstelbaar loopwiel is voorzien van een excentrische as en een borgmoer. Door deze as te verdraaien verandert de druk van het loopwiel op de as. Hierdoor kunt u zelf kiezen voor bijvoorbeeld een weinig speling, spelingsvrij of zelfs een bepaalde voorspanning.

Maatvoeringen van de loopwielgeleidingen
De geleiding is leverbaar met assen van 6 mm, 10 mm en 20 mm. De aluminium profielen zijn er in verschillende uitvoeringen net als de sledes en de grootte van de loopwielen.
