Loopwiel geleiding CI

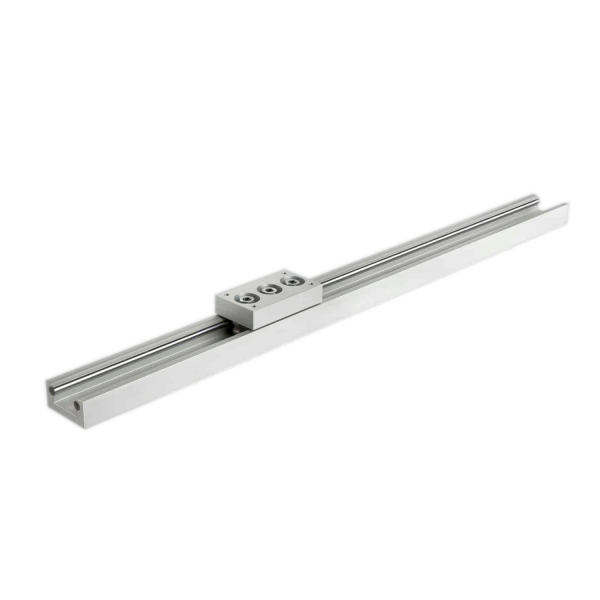

De lineaire compacte loopwiel geleiding CI heeft twee assen in één aluminium profiel met een slede voorzien van 3 loopwielen

Algemene omschrijving

De compacte loopwiel geleiding CI serie bestaat uit een aluminium profiel met aan de binnenzijde twee verchroomde, geharde en geslepen (H6) assen.
U kunt kiezen uit een 6 mm of 10 mm assen met de daarbij behorende standaard slede.

De CI geleiding met 6 mm assen is leverbaar in twee verschillende breedtes namelijk 32 of 42 mm breed.
De CI geleiding met 10 mm assen is leverbaar met een 65 mm breedte.

De slede is voorzien van 3 loopwielen  waarvan één excentrisch. Hiermee kun je de slede spelingsvrij afstellen of voorzien van een voorspanning.

De montage van het aluminium profiel gaat zeer eenvoudig omdat deze is voorzien van een V-groef. U kunt zelf de gaten op een door u gewenste afstand boren en hiermee het profiel vastzetten.

Montagegroef CI geleiding

Downloads

Meer informatie over de Loopwiel geleiding CI van Almotion. Download 3D bestanden in .stp formaat of alle technische tekeningen en gegevens gegevens in .PDF-formaat.
