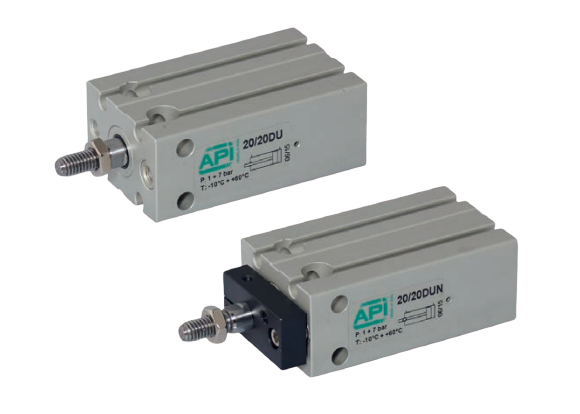

Compacte cilinders ISO 21287

Enkelwerkende cilinders ISO 21287

Algemene omschrijving

Compacte cilinders ISO 21287

Diameter: van 16 tot 125 mm.
Type: CIS, CI, CISN, CIN.
Min./max. slag: 10 – 2500 mm.
Werkdruk: 2 ÷ 10 bar.
Werktemperatuur: -20 °C ÷ +80 °C.

Natuurlijk kunnen wij u voorzien van de juiste stepfile voor uw cilinder.
Deze kunt u aanvragen via deze link.  Vergeet niet het type cilinder, diameter en slag te vermelden.

De compact cilinders serie CIS-CI-CISN-CIN zijn dubbel- en enkelwerkende cilinders volgens de ISO 21287-norm.
Door de nieuwe cilinderbuis met sleuven is montage van de reed-contacten mogelijk zonder beugels, direct op de cilinderbuis. Hierdoor zijn de reed-contacten verzonken en steken ze niet buiten de cilinderbuis uit. Er kunnen 1 of meer reed-contacten gemonteerd worden.
De cilinder is standaard voorzien van
NBR buffers om de klap van de zuiger aan het einde van de slag op te vangen

Volledige omschrijving

Downloads

Meer informatie over de Compacte cilinders ISO 21287 van Almotion. Download 3D bestanden in .stp formaat of alle technische tekeningen en gegevens gegevens in .PDF-formaat.
