VD2D versteleenheid
Lineaire eenheid met dubbele assen en twee tegengesteld bewegende dubbele sledes. Per paar voorzien van een koppelplaat. Configureerbaar
Algemene omschrijving
De handbediend lineaire versteleenheid VD2D heeft twee verchroomde stalen assen of twee geslepen RVS precisie assen.
De aluminium eindstukken verbinden de assen en vormen samen met de vier sledes, per paar gekoppeld, die tegengesteld bewegen.
In het midden tussen de assen is een aandrijfspindel met twee spindelmoeren (L&R draaiend) gemonteerd. Hiermee maken de sledes een soepele lineaire beweging over de assen.
Lineaire versteleenheden met dubbele assen hebben een hoge torsiestijfheid en kunnen relatief hoge belastingen aan. Door het toepassen van meerdere sledes met bijbehorende geleiding kan dit verhoogd worden.
Afhankelijk van de uitvoering wordt het te verplaatsen deel aan de slede bevestigd of wordt direct op de toepassing gemonteerd zodat de complete lineaire eenheid beweegt.
De versteleenheid VD2E is leverbaar in verschillende as diameters en de slaglengte wordt voor u op maat gemaakt.
Door het maatwerk een gemiddelde levertijd van 12 werkdagen.
RoHS-conform product.
Accessoires:
- Handwielen VZH
- Positieweergever VZPM / VZPE
- Klemplaten VZK
- Koppel ondersteunt VZDD
- Haakse tandwielen YLD
- Overdrachtseenheden VA
Optioneel:
- Aanvullende sledes
- Verbindingsplaten voor sledes
- Meerdere geleide-elementen met schaarsynchronisatie
- Balgafdekkingen

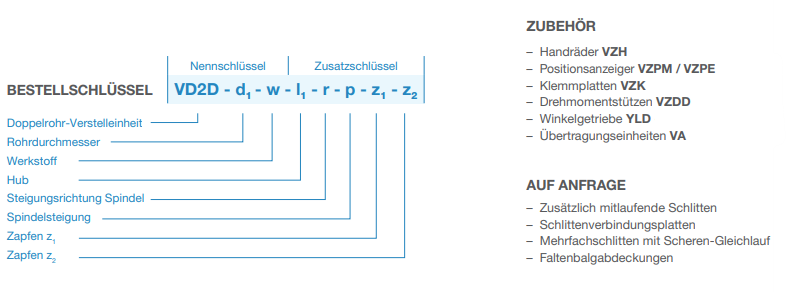

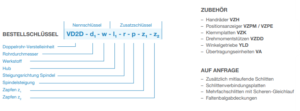

Hoe te bestellen?
