Standaard VDSD versteleenheid

De handbediend lineaire versteleenheid VDSD heeft twee verchroomde stalen assen.
De aluminium eindstukken verbinden de assen en vormen samen met twee geleidingselementen een solide lineaire geleiding.
In het midden tussen de assen is een aandrijfspindel met spindelmoer gemonteerd. Hiermee bewegen de twee sledes lineair soepel over de assen. Met behulp van een verbindingsplaat zijn de twee slede gekoppeld.

Lineaire versteleenheden met dubbele assen hebben een hoge torsiestijfheid en kunnen relatief hoge gewichten en koppels aan. Door het toepassen van meerdere sledes met bijbehorende geleiding kan dit verhoogd worden.
Afhankelijk van de uitvoering wordt het te verplaatsen deel aan de slede bevestigd of wordt direct op de toepassing gemonteerd zodat de complete lineaire eenheid beweegt.

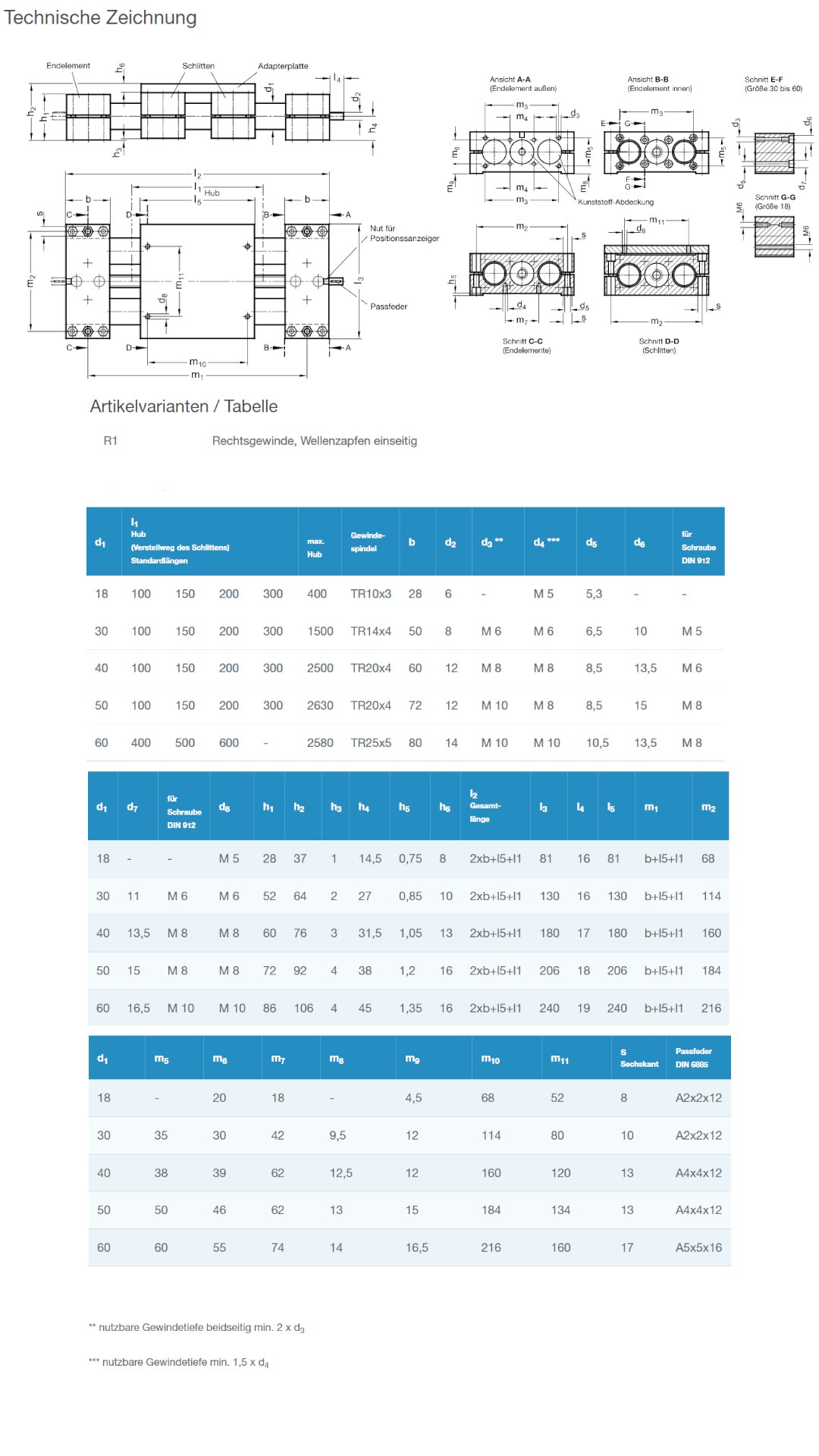

De standaard versteleenheid VDSD is leverbaar in verschillende as diameters en standaard slaglengtes. Hierdoor kunnen wij competitieve prijzen en korte levertijden aanbieden.

RoHS-conform product.

Accessoires:

• Handwielen VZH
• Standaanwijzers VZPM / VZPE
• Klemplaten VZK
• Koppel ondersteunt VZDD
• Haakse tandwielen YLD
• Overdrachtseenheden VA

Optioneel:

• Aanvullende geleidingselementen
• Verbindingsplaten voor geleide-elementen
• Meerdere geleide-elementen met schaarsynchronisatie
• Balgafdekkingen

Voor advies en maatwerk kunt u het beste contact met ons opnemen.
