Compact cilinders 8 t/m 25 mm enkelwerkend

Micro cilinders volgens ISO 6432

Algemene omschrijving

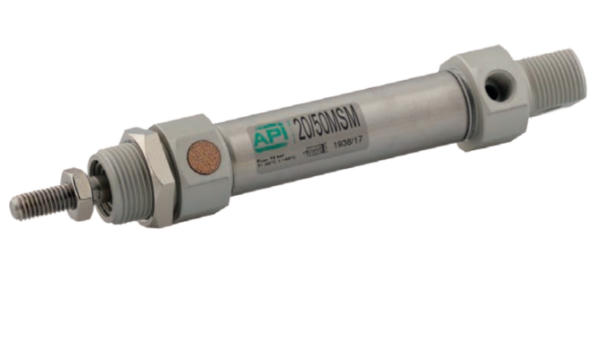

Micro cilinders 8 t/m 25 mm enkelwerkend

Enkelwerkende cilinders
Diameter: van 8 tot 25 mm
Type: MS, MSM
Min./max. slag: 10 – 50 mm
Werkdruk: max. 10 bar
Werktemperatuur: -30 °C ÷ +80 °C (standaard)

Natuurlijk kunnen wij u voorzien van de juiste stepfile voor uw cilinder.
Deze kunt u aanvragen via deze link.  Vergeet niet het type cilinder, diameter en slag te vermelden.



Micro cilinders met een diameter van 8 t/m 25 mm, enkelwerkend, met een veer aan de zuigerstangzijde, zijn volgens de ISO 6432-norm. De cilinder is standaard voorzien van NBR buffer om de klap van de zuiger aan het einde van de slag op te vangen. De standaardcilinders zijn voorzien van een eindkap– en zuigerstangmoer. Het is mogelijk om 1 of meer reed-contacten d.m.v. een speciale bevestigingsbeugel op het magnetische type toe te passen. Standaard zijn de cilinderbuis en zuigerstang van AISI 304, de eindkappen zijn van geanodiseerd aluminium.

Volledige omschrijving

Downloads

Meer informatie over de Compact cilinders 8 t/m 25 mm enkelwerkend van Almotion. Download 3D bestanden in .stp formaat of alle technische tekeningen en gegevens gegevens in .PDF-formaat.
