Compact Rail

C-rail met een hoge nauwkeurigheid en lange levensduur

Algemene omschrijving

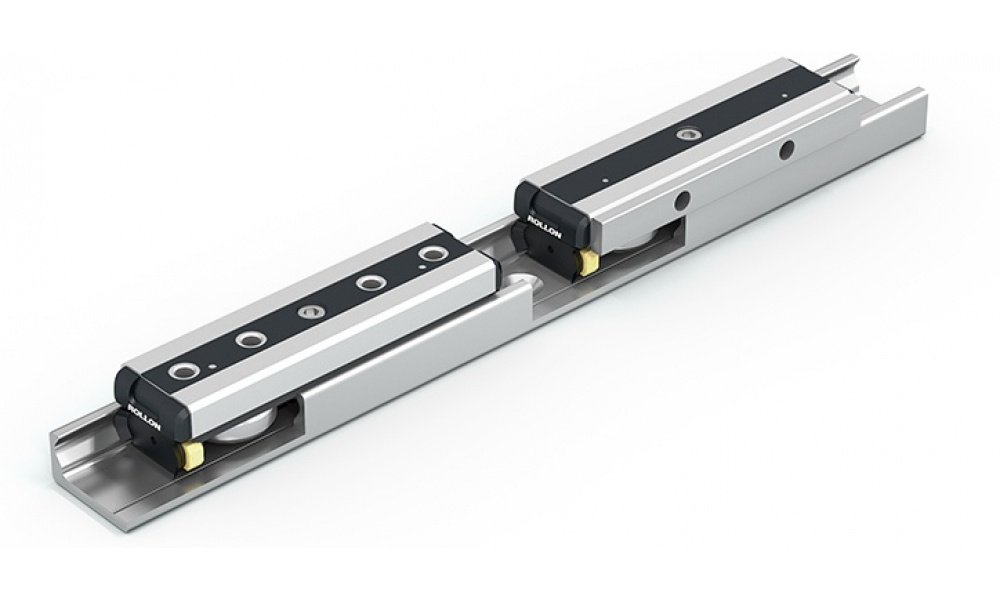

De Compact Rail van Rollon is een zelf richtende lineaire loopwielgeleiding met loopwielen  die in een C-rail bewegen. Het C-profiel is van koudgetrokken koolstofstaal en de loopvlakken zijn inductie gehard en geslepen.

De Compact wordt geleverd in een standaard en een Plus uitvoering. Bij de Compact Plus zijn de loopwielen voorzien van een extra rij kogels. Hierdoor nemen de draagvermogens toe tussen de 65% en 170% t.o.v. de standaard uitvoering.

Belangrijkste kenmerken van de C-Rail zijn:

  • Optimale betrouwbaarheid in vuile omgevingen
  • Bestaand tegen corrosie
  • Zelfrichtend systeem
    Axiaal tot 3,9 mm en radiaal tot ±2°
  • Lange levensduur dankzij geharde loopvlakken
  • Hoge dynamiek door 1 of 2 rijen kogels in de loopwielen
    V=9m/s, A=20m/s²
  • Weinig onderhoud
  • Stille geleiding
  • Solide en stevig

Voor extra informatie of een aanvraag kunt u altijd contact met ons opnemen.

De standaard is leverbaar in de bouwgroottes -18-, -28-, -35-, -43- en -63-.

  • Rolgeleider ontworpen voor montage op onbewerkte oppervlakken
  • Hoogwaardige stalen rail met geharde en geslepen loopvlakken
  • Geschikt voor automatische cycluswerking bij hoge bedrijfssnelheden en belastingen

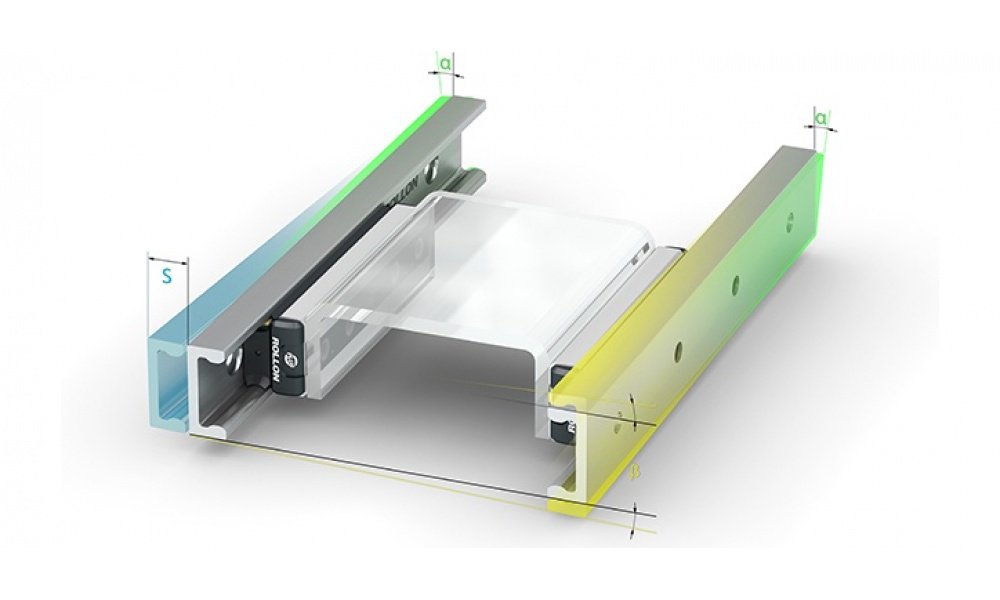

  • Compensatie van verkeerde uitlijningen tot 4 mm als gevolg van “T+U” railconfiguratie
  • Lineaire nauwkeurigheid van minder dan 0,1 mm voor een raillengte van 1000 mm
  • Verstelbare voorbelasting van de glijder. Easy railverbinding
  • Geschikt voor gebruik in vuile, vochtige, lage en hoge temperatuur omgevingen

Belangrijkste aanbevelingen

Drie mogelijke profielen:

  1. “T” (hoofdrail, geen speling)
  2. “U” (volger, 1 graad van vrijheid in axiaal)
  3. “K” (compenserend, 1 graad van hoekvrijheid).

De “T+U”-combinatie compenseert parallelliteitsfouten, de “K+U” (alleen in de maten 43-63) compenseert parallelliteits- en vlakheidsfouten. De “T+T” combinatie moet worden voorbehouden voor stijve montagevereisten.

Omgeving

Bedrijfstemperatuurbereik tussen -20°C en +120°C, korte pieken bij +150°C toegestaan en tot +160/170°C door het verwijderen van de wissers (behalve maat 63)


De Plus is leverbaar in de bouwgroottes -18-, -28- en -43-.

  • Skate uitgerust met nieuwe dubbelrijige loopwielen. Toename van het laadvermogen tot +65% in radiale en +120% in axiale richting, vergeleken met
  • Compact Rail met gelijke afmetingen.
  • Uitstekende betrouwbaarheid in vervuilde omgevingen dankzij de royale afmetingen van de rollen, de nieuwe beschermende zijafdichtingen en de zelfrichtende schrapers voor een optimale reiniging van de loopvlakken.
  • Geïntegreerd smeersysteem met progressieve afgifte vilt
  • Enkele rail, type “TG”, die plaats biedt aan 4 verschillende uitvoeringen van runners. C”-profielrail, met bolvormige loopvlakken voor meer stijfheid.
  • Rolgeleider ontworpen voor montage op onbewerkte oppervlakken. Drastische vermindering van de kosten en tijd die nodig zijn om het systeem te monteren
  • CF53 (or C43F) hoogwaardige stalen baan met inductiegehard en geslepen loopvlakken
  • Maximale betrouwbaarheid in industriële automatiseringstoepassingen met veeleisende cyclische omstandigheden
  • Lineaire nauwkeurigheid van minder dan 0,1 mm voor een raillengte van 1000 mm
  • Bedrijfstemperatuurbereik tussen -20°C en +120°C, korte pieken bij +150°C toegestaan
  • Verstelbare voorbelasting van de skate. Gemakkelijk stootvoegen van rails voor onbeperkt verplaatsen
  • Geschikt voor gebruik in vervuilde, vochtige, lage en hoge temperatuur omgevingen

Belangrijkste aanbevelingen

5 uitvoeringen van skates (sledes) beschikbaar voor unieke zelfrichtende mogelijkheden:

  • RV” skate (spelingsvrije hoofdskate, rollen met tweepunts contact)
  • Drijvende “RP“ skate (rollen met eenpunts contact en twee schouders)
  • Extra zwevende “RU“ remblok (rollen met vlakke buitenring)
  • Roterende “RA” skate
  • Compensatie van verkeerde uitlijningen, tot 3,5 mm, met de combinaties “RV+RP” of “RV+RU“.
  • Compensatie van hoekafwijkingen tot ±1,3° met de combinaties “RA+RP” of “RA+RU”.

Anti-corrosie materialen en beschermingen

Talrijke oppervlaktebehandelingen voor de meest agressieve omgevingen:

  1. Rollon Aloy, passieve elektroverzinking geschikt voor corrosieve omgevingen met vochtigheid
  2. Vernikkelen, voor gebruik in corrosieve zure en basische media
  3. ISO 2081 gegalvaniseerd, ook verkrijgbaar met een zwarte galvaniserende afwerking voor bescherming in binnen toepassingen

De rail van maat 18 is behandeld met Rollon-Nox nitrering en oxidatie, waardoor de hele rail een mooie zwarte kleur krijgt.

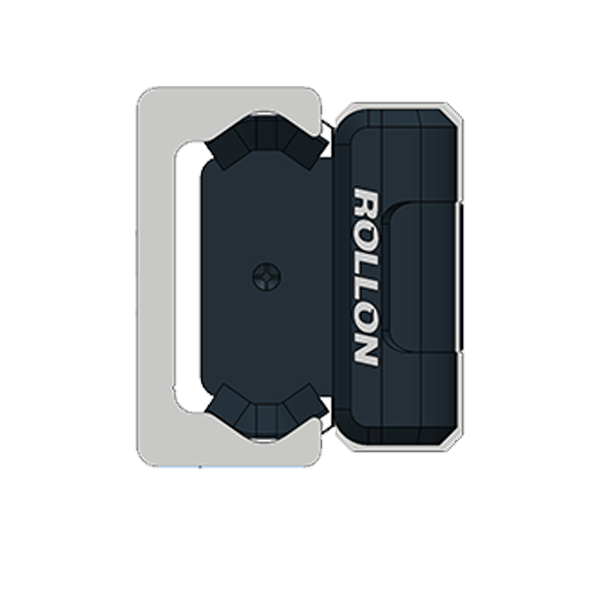

zelfuitlijnende C-Rail c-Rail vooraanzicht

Volledige omschrijving

Eigenschappen
