Prismatic Rail

De keuze voor zware lasten

Algemene omschrijving

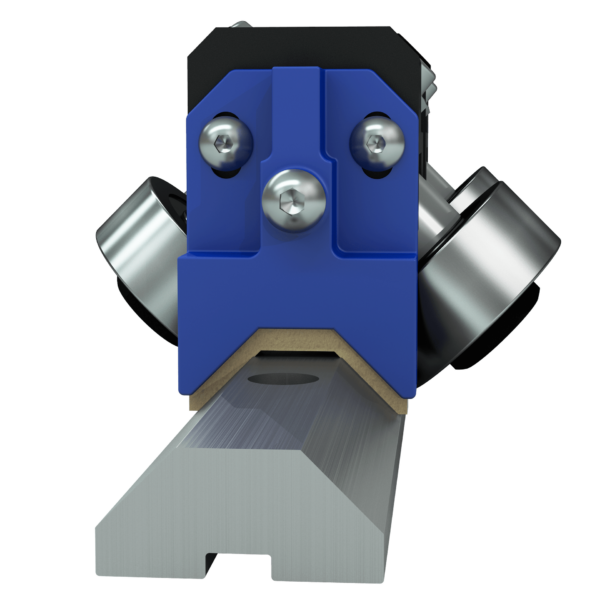

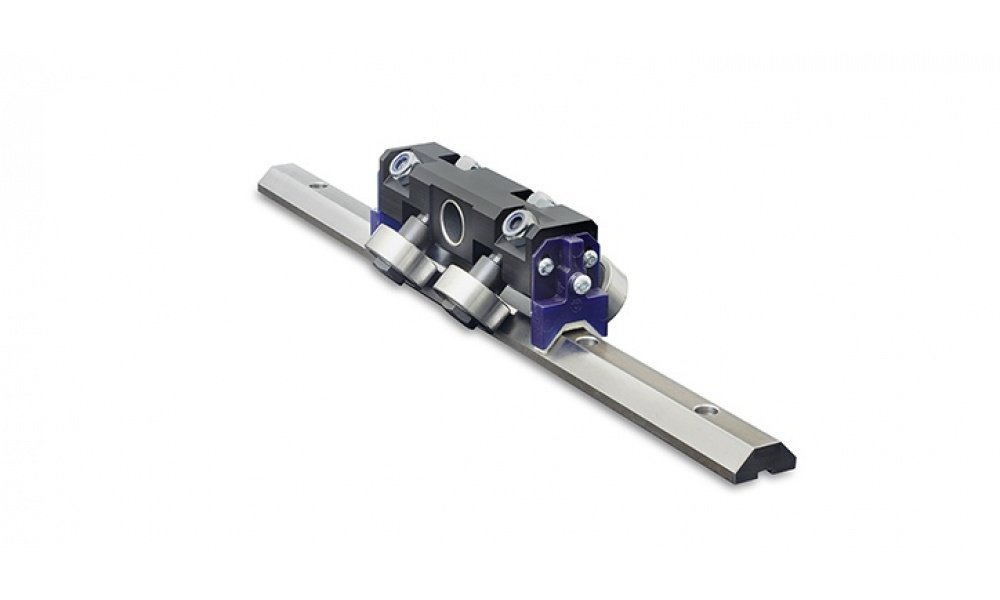

De Prismatic Rail is een rail in de vorm van een prisma met inductiegeharde loopvlakken en loopwielen. De rails kunnen machinaal worden bewerkt. U kunt kiezen uit 2 rechte sneden  rechte  of 2 schuine sneden. De schuine sneden zijn om een rail te verlengen(∞) zodat je de rails kunt koppelen. Natuurlijk leveren we ook rails met een schuine en een rechte kant om te starten of te eindigen.

De belangrijkste kenmerken van de Prismatic Rail zijn:

  • Lange levensduur
    Dit komt door de inductiegeharde loopvlakken
  • Bewezen betrouwbaarheid in minder schone omgevingen
  • Zelfuitlijnend
  • Eenvoudig te monteren
  • geschikt voor hoge snelheden en versnellingen
    Snelheid V=7 m/s en versnellingen van  A=20 m/s²
  • Temperatuurbereik van -10°C tot +80°C



Prismatic rail is uitermate geschikt voor een lange slag

Algemene gegevens

  • Geharde stalen loopvlakken zorgen voor een laadvermogen van 15.000 N per loopwagen.
  • Maximale snelheid 7 m/s
  • Versnelling maximaal 20m/s²
  • Hoge zelfrichtende eigenschappen dankzij een op de rolwagens gemonteerd draaipuntensysteem met axiale speling.
    Enige opvang van de hoekverdraaiing ten gevolge van het buigen van de geleiderail
  • Speling door verkeerde uitlijning is tot 4 mm bij het toepassen van twee parallelle rails
  • Rail is gemaakt van gehard staal (C45). Hardheid > 58 HRC
  • Bedrijfstemperatuurbereik is tussen de -10°C en de +80°C.
  • Vuilbestendig

Extra informatie

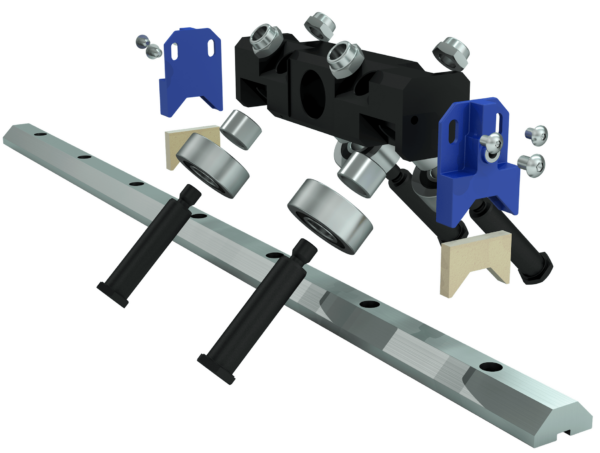

De aluminium glijder kan worden samengesteld met een variabel aantal rollen. Minimaal 3 en maximaal 6. De rollen zijn verkrijgbaar in twee varianten, cilindrisch of V-vormig.

Volledige omschrijving

Eigenschappen
