X-Rail

Kostenbesparende loopwielgeleiding met een tot "C" gebogen profielrail

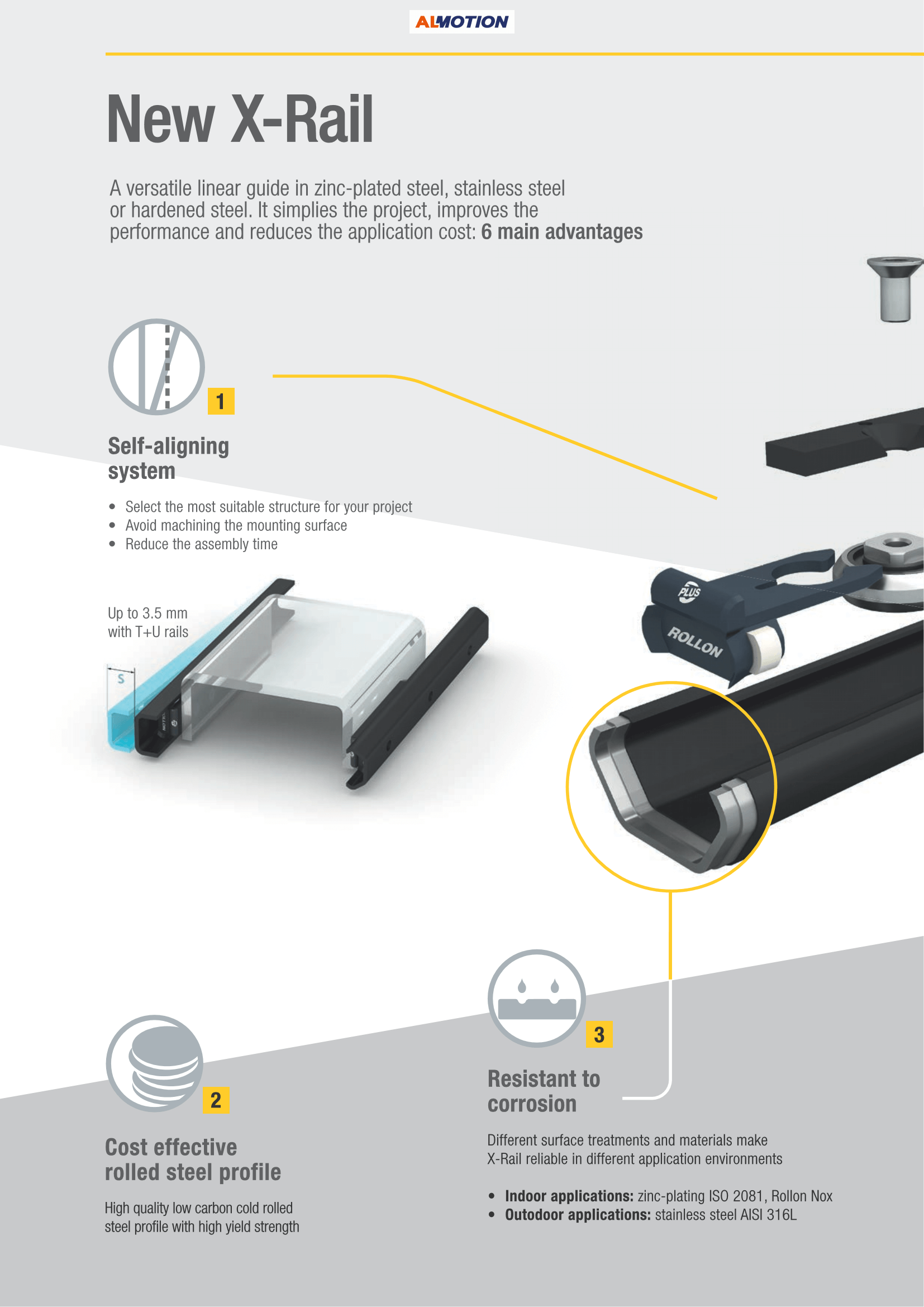

Algemene omschrijving

De X-rail is verkrijgbaar in verzinkt staal, RVS of gehard met een Rollon NOX behandeling.
De loopwagen is voorzien van 3 loopwielen en is in verschillende uitvoeringen leverbaar. De rails waarin de loopwielen bewegen is een gebogen C-profiel.

De belangrijkste kenmerken van de X-Rail zijn:

  • Kostenbesparend
    De rail is een kostenefficiënte oplossing door het toepassen van gebogen stalen profielen.
  • Duurzaam
    De rail is onder andere verkrijgbaar met het NOX hardingsproces van Rollon.
  • Eenvoudige montage
    Door toepassing van verschillende rails in 1 toepassing krijg je een zelfrichtende oplossing
  • Anti corrosie
    Door het toepassen van RVS rail en loopwielen.
  • Goed bestand tegen vuile omgevingen
  • Goede eigen sterkte en stijfheid door het stalen C-profiel



X-Rail

Zelfrichtende economisch aantrekkelijk loopwielgeleiding

Leverbaar in de bouwgroottes -20-, -26-, -30-, -40- en -45-

Algemene gegevens

  • Deze loopwielgeleiding is voor minder hoge snelheden (handbedieningen)
  • Middelmatige nauwkeurigheid (mm)
  • U-rail alleen leverbaar in de bouwgroottes-20-, -30- en -45-
  • Maximale snelheid: 1.5 m/s. Max. versnelling: 2 m/s².
  • Temperatuurbereik: -20°C tot +120°C
  • Verkrijgbaar in elektroverzinkt staal (CES/TES-serie), genitreerd (CEN/TEN Series) en roestvrijstaal (CEX/TEX Series)
  • Geschikt voor vochtige en vuile omgevingen

X-Rail RVS

Zelfrichtende loopwielgeleiding in roestvaststalen uitvoering

Leverbaar in de bouwgroottes -26-, -30-, en -40-

Algemene gegevens

  • Maximale compensatie van verkeerd uitlijnen tot 3,5 mm. Dit is mogelijk dankzij het toepassen van een “T” en “U” rail combinatie.
  • U-rail alleen leverbaar in de bouwgroottes-20-, -30- en -45-
  • Deze loopwielgeleiding is voor minder hoge snelheden (handbediening)
  • Verstelbare voorspanning d.m.v. een excentrische loopwiel
  • Middelmatige nauwkeurigheid (mm)
  • RVS C-Rail AISI 316L en loopwielen AISI 440
  • Temperatuurbereik: -20°C tot +100°C
  • Geschikt voor zeer vochtige en vuile omgevingen

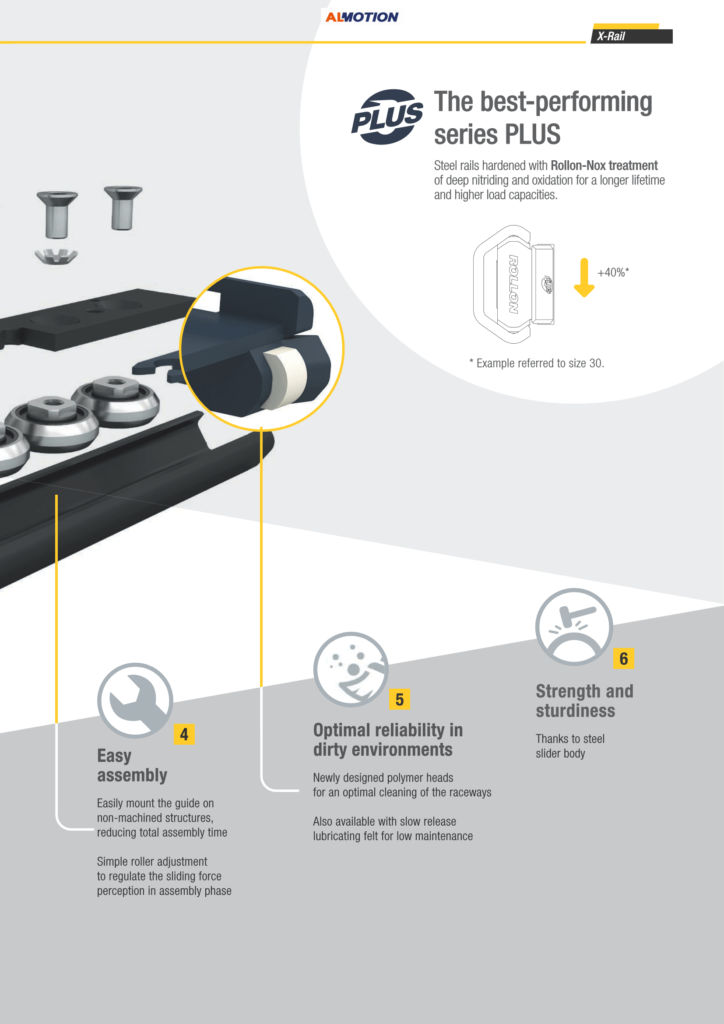

X-Rail Rollon NOX

Zelfrichtende loopwielgeleiding gehard door NOX gepatenteerd proces

Leverbaar in de bouwgroottes -26-, -30-, en -40-

Algemene gegevens

  • Rollon -Nox gepatenteerde geharde rail voor verbeterde mechanische eigenschappen (levensduur en belastingen).
  • Deze loopwielgeleiding is geschikt voor middelmatige snelheden
  • Maximale compensatie van verkeerd uitlijnen tot 3,4 mm. Dit is mogelijk dankzij het toepassen van een “T” en “U” rail combinatie. De U-rail is alleen leverbaar in de bouwgrootte -40-.
  • Verstelbare voorspanning d.m.v. een excentrische loopwiel
  • Middelmatige nauwkeurigheid (mm)
  • Geschikt voor vochtige en vuile omgevingen
  • Temperatuurbereik: -30°C tot +170°C

Voor extra informatie of een aanvraag kunt u altijd contact met ons opnemen.
